機械設計中需要繪制非常多的精密且復雜的零件圖，設計師經常進行縮放來查看一些局部圖形。頻繁的縮放操作影響了繪圖效率，而且容易造成眼睛疲勞。

現在，中望CAD機械版的局部詳圖功能就能夠簡化這些重復性的操作，快速對零部件的局部進行放大，清晰展示。同時，局部詳圖支持重生成方式。當原圖的形狀、尺寸、比例發生改變后，執行重生成，放大的詳圖將同步顯示修改后的圖形，從而有效提高了繪圖效率和設計質量。

Step 1：

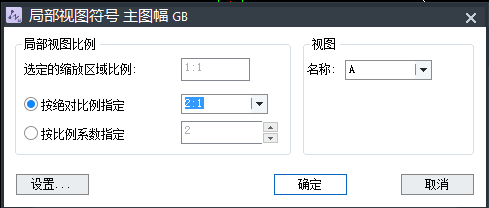

打開局部詳圖命令，選擇一點作為圓心，彈出對話框，根據需求選擇局部視圖的比例，可以按絕對比例指定也可以按比例系數指定。

      1）鍵 盤：ZWMDETAIL

      2）菜 單：機械--創建視圖--局部詳圖

圖/中望CAD機械版局部詳圖功能

Step 2：

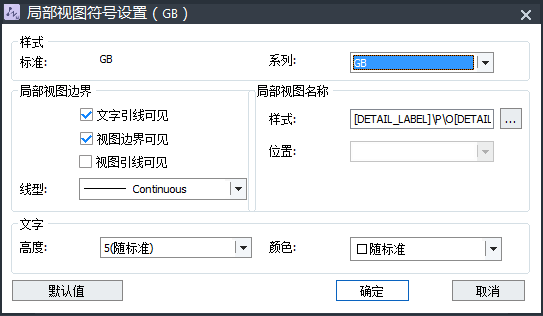

點擊設置，可以對局部視圖的符號進行設置。

圖/中望CAD機械版局部視圖符號設置

Step 3：

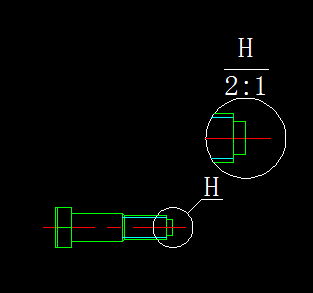

設置完成后，點擊【確定】按鈕，效果如下圖。

圖/中望CAD機械版局部詳圖

Step 4：

如果需要修改內容，設計師在原圖中修改之后，再雙擊局部詳圖，并點擊確定，即可發現在局部詳圖中已重生成。

圖/中望CAD機械版局部詳圖

小結：機械產品的設計要求非常精細。中望CAD機械版的局部詳圖功能不僅讓繪制的零部件的局部圖形更清晰，且在功能命令執行完畢后設計師還可對局部詳圖進行編輯操作，修改放大后的視圖比例，提高了繪圖效率，也讓審圖人員或客戶更加直觀理解設計的細節內容。
