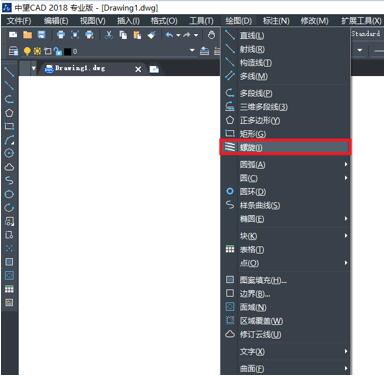

設計師在使用CAD軟件進行實際繪圖時，很多時候需要創建彈簧、螺紋和環形樓梯等，這時使用中望CAD2018的螺旋功能就可輕松實現，只需依次選擇工具欄【繪圖】——【螺旋】，或者直接輸入命令：helix，即可啟動該命令，繪制螺旋線。

具體的操作步驟如下：

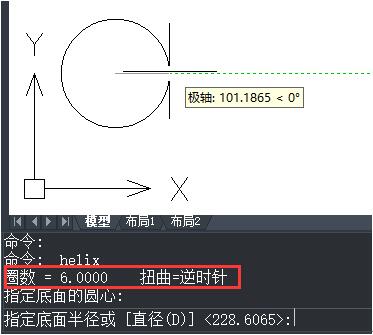

1、啟動命令后，默認圈數為最近一次修改過的數值，扭曲順序是逆時針。設計師需要在繪圖區域指定底面的圓心。

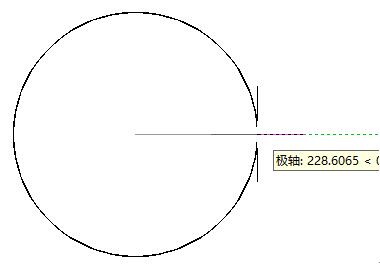

2、移動鼠標，或者直接指定底面半徑，會顯示一個圓。

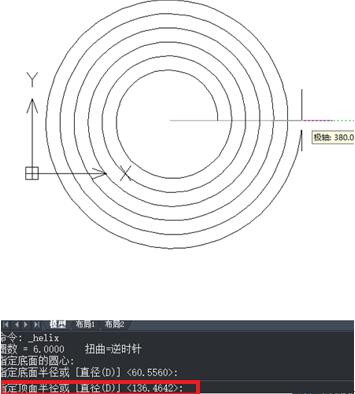

3、繼續移動鼠標，或者直接指定頂面半徑。

4、指定螺旋高度或【軸端點、圈數、圈高、扭曲】。

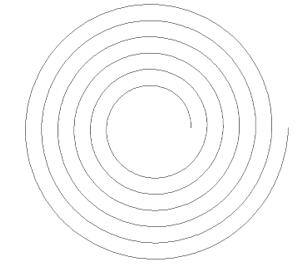

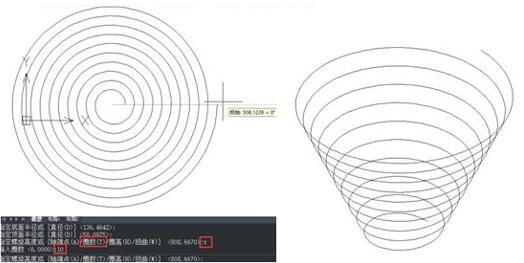

如果需要修改圓圈數，就輸入 t 之后，輸入需要改的圈數，然后敲擊回車鍵即可完成修改。改變視圖，就可以得到所要實現的對象。

同理，設計師借助該功能也可快速創建三維彈簧，具體操作過程中只需要在指定底面半徑與頂面半徑時，將兩者的數值設置為相同即可。設計師使用中望CAD2018的螺旋功能命令，操作方便快捷，無須重復地進行復制、縮小等命令，真正節省繪圖時間，提高工作效率。
