cad陣列分為矩形陣列和環形陣列。下面分別解釋一些兩個陣列的操作方法 。

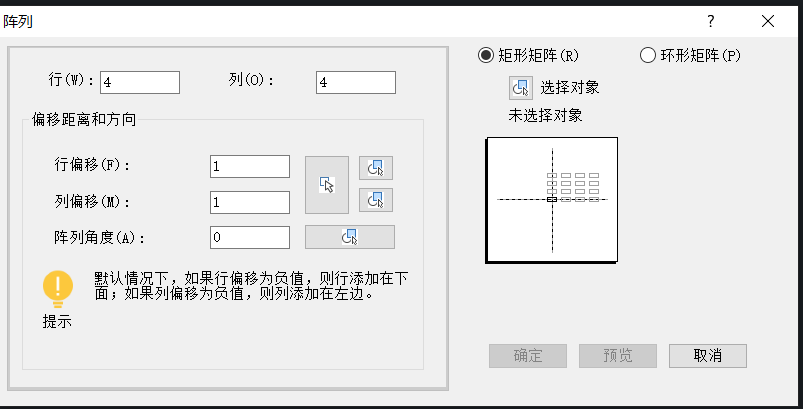

    矩形陣列：1. 先在“修改”菜單中選擇“陣列”中的“矩形矩陣”；

    2. 在“選擇對象”菜單中，選擇要添加的對象，“enter”鍵結 束；

    3. 選擇填寫需要的行數、列數以及偏移的行距和列距；

    4. 確定對象間水平和垂直偏移；（用的方法有很多，在此列距 2種）： a. 在“行偏移”和“列偏移”中分別輸入行間距和列間距， 并用正“+”負“-”號來表示方向； b. 在“拾取行偏移”或“拾取列偏移”中使用頂點設備來指 定水平和垂直間距即可。

    5. 如果修改旋轉角度，在“陣列角度”中輸入角度；

    6. 點擊確定創建陣列，預覽，點擊接受即可。

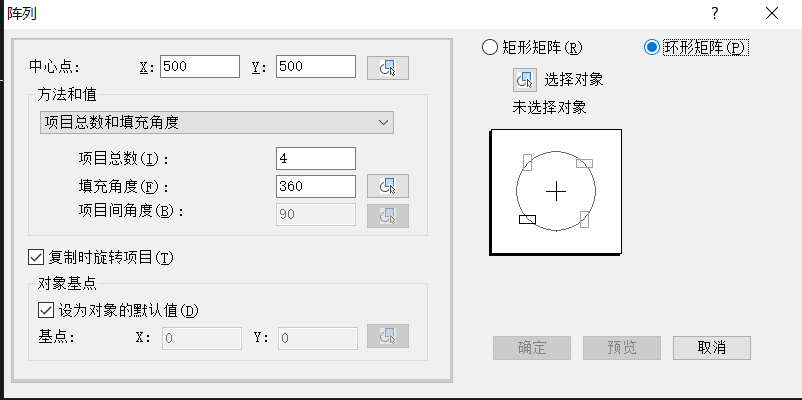

    環形陣列： 1. 重復矩形陣列的步驟1和2，要選擇“環形陣列”；

    2. 確定中點，輸入X和Y兩個坐標值或者拾取中心；

    3. 在“選擇對象”菜單中，選擇要添加的對象；

    4. 輸入項目總數和填充角度；

    5. 點擊確定創建陣列，預覽，點擊接受即可。
