在使用CAD繪制圖紙時，有時候會遇到需要繪制表示配電箱，那么配電箱要如何表示呢？
其實配電箱有很多種表示方法，例如全圖黑的長方框或半涂黑的長方框或者打叉的長方框等等。此外，根據明暗不同，配電箱的位置也有所不同。

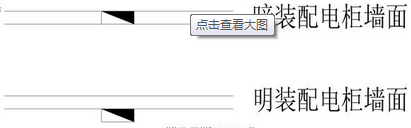

下圖就是以半涂黑長方框表示的明暗配電箱，以供參考
