CAD如何使用對齊命令

在CAD的日常使用中，可能會用到對齊命令的時候，那么CAD如何使用對齊命令呢？下面教大家一種方法。

步驟一：“對齊”命令的快捷方式是“Align”通常簡寫做“al”

步驟二：1、"對齊"命令的位置:菜單欄“修改”——“三維操作”——“對齊”。2、功能區“常用”標簽——“修改”選項卡——“對齊圖標”3、命令行輸入“al”。推薦。

步驟三：使用方法：1、用pol命令隨手繪制一個正12變形，其邊長任意。2、“O”（偏移命令），輸入合適的偏移大小(使偏移出來的圖形好看)——選擇所畫的正12 邊形，然后點一下正12邊形一 側。3、在另一邊用”pl“命令畫一個臺子?，F(xiàn)在的目的是將正12邊形按照比例放置到臺子上。

步驟四：常規做法："co"帶基點復制該12邊形，然后黏貼到臺子上?！眘c“縮放?？s放比例為”將要變成邊的長度“/"現在邊的長度"?！眗o“旋轉，將多邊形旋轉到相應的角度。步驟很多很繁復。

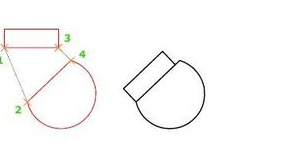

步驟五：”AL“命令：”al“,回車——點選正多邊形，回車——如圖選擇相應要移動的點。選擇對象上為”源點 “。此選擇的含義是把”源點“移動到對應的”目標點“上。——”y“,回車即可。

步驟六：對比上面常規方法和”AL“法，發現還是對齊命令操作簡單快捷。如果在上面的操作中選擇”N“則不會放縮。此時可以只選擇一個源點和目標點。另外，也可以選擇三個源點和目標點。
