很多CAD軟件的使用者在使用CAD軟件的時候，會遇到要標注一些非規則線段，最典型的就是弧線和直線的結合體，這在工業設計上最為常見，這時候測量或者計算都是挺繁雜的一件事。其實，通過一個命令就可以輕松地測量帶弧線的多線段的長度，那就是“l(fā)ist”命令。

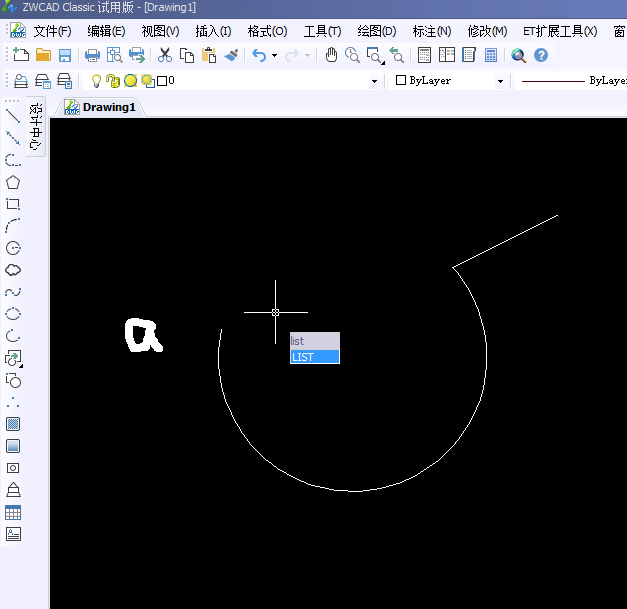

  小編在圖上做出le一個圓弧和直線的結合體-a，作為范例。

  第一步，輸入命令“l(fā)ist“，確定。

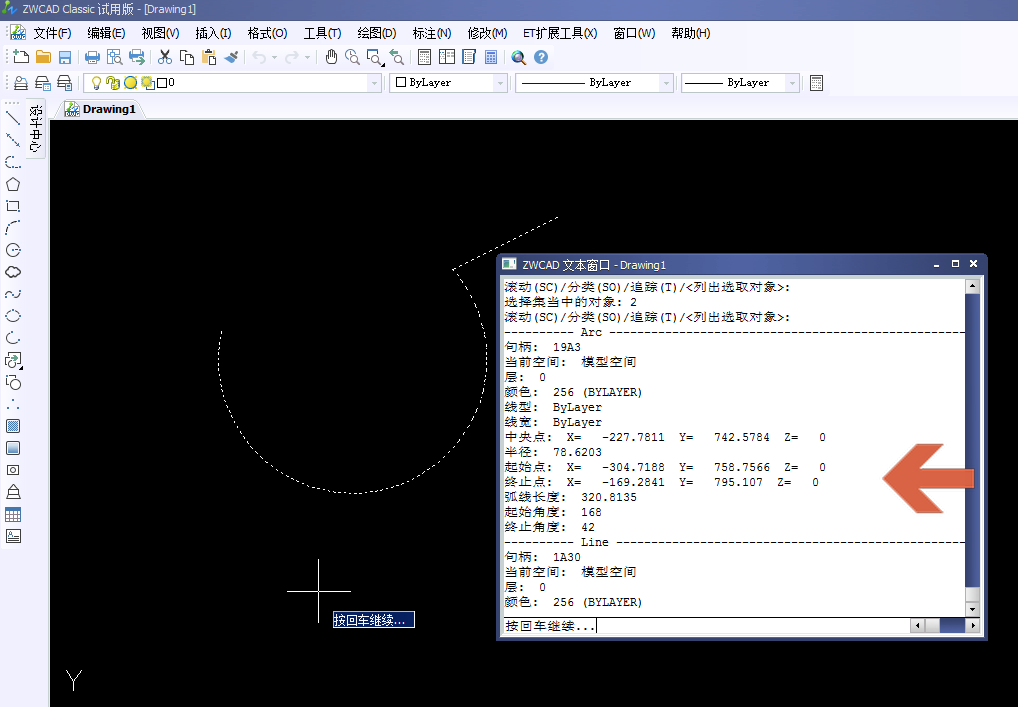

  第二步，選擇要測量的多線，點擊，都選上后回車，這時就會彈出這些線段的數據，大家可以根據里面的數據得到自己想要的長度，弧度起始坐標等相關信息。然后就可以去標注了。

  在拿到別人的圖紙時，利用別人的標注和“l(fā)ist”命令可以有效快速地了解到圖像上的相關信息，為下一步的修改或者實施奠定基礎。
