CAD繪制圖像的過程中，畫圓的情況是非常常見的。那么對于初學者來說，怎樣畫圓呢，下面小編來簡單介紹一下畫圓命令。

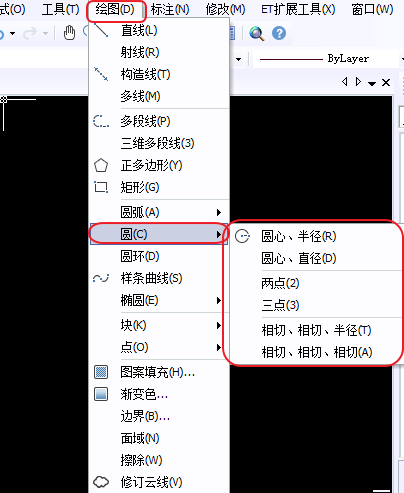

  首先我們可以在最上面的工具欄中找到“繪圖”->”圓”。又或者在命令行中輸入”C”確定。

  畫圓的方式有六種。

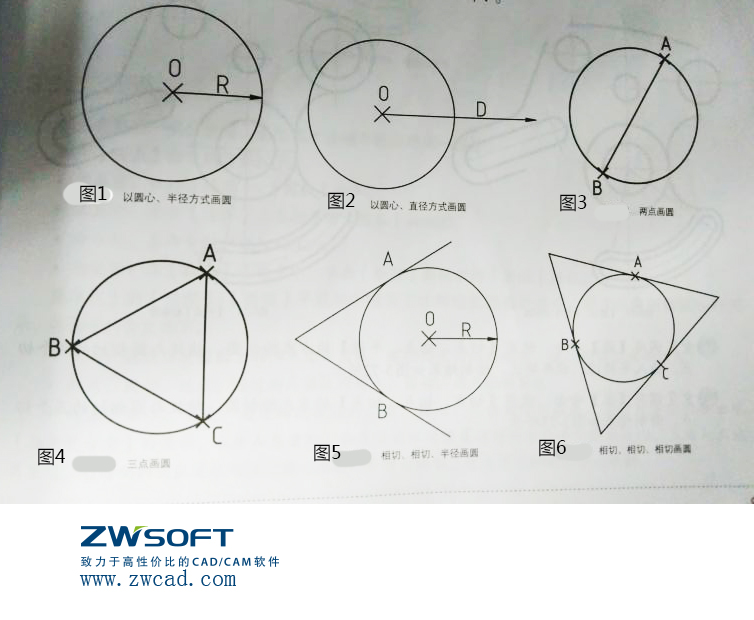

  第一種。圖1。圓心、半徑：確定圓心位置，輸入或者拉出半徑。這是最常見的畫圓方式。

  第二種。圖2。圓心、直徑：確定圓心，輸入直徑。這個和第一種方法差不多，但適用于某種情況下中間畫圓的情況。

  第三種。圖3。兩點。直接通過確定兩點確定直徑，繪制一個圓。這種方法適用于需要在兩點之間做圓的情況。

  第四種。圖4。三個點。這個原理基于圓邊線上三個點確定一個確定的圓的定律，點出圓線上三個點，電腦根據三個點繪制出圓。這種情況下適用于較復雜的在多個物體中繪制圓的情況。

  第五種。圖5。相切、相切、半徑。也即是選擇兩條線段相切，輸入半徑，電腦計算圓心畫圓。這種情況多見與機械制圖，在兩個物體中繪制一個圓。

  第六種。圖6。相切、相切、相切。選擇需要相切的三條切線，電腦自動畫圓。
