攀登架，是操場常見的得一種器械。可以用來向上攀登練習用，也可以用來進行在運動前的拉伸熱身活動，當然也能進行一些柔韌性訓練。而定距等分是CAD使用中常見的一種命令，今天我們就利用定距等分畫一個攀登架。

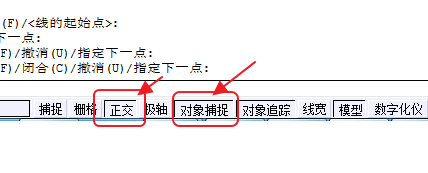

  為了方便繪制，我們先在CAD軟件最下端打開“正交”、“對象捕捉”，以保證我們可以移動、繪制是在水平、垂直線上。

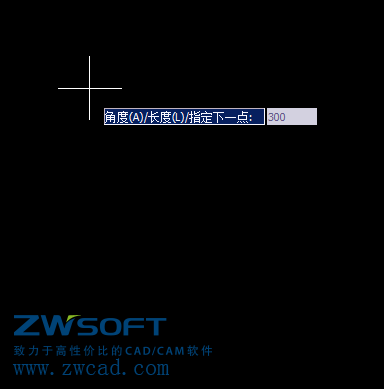

  然后我們點擊直線繪制命令，繪制一條長度為300的垂直直線。

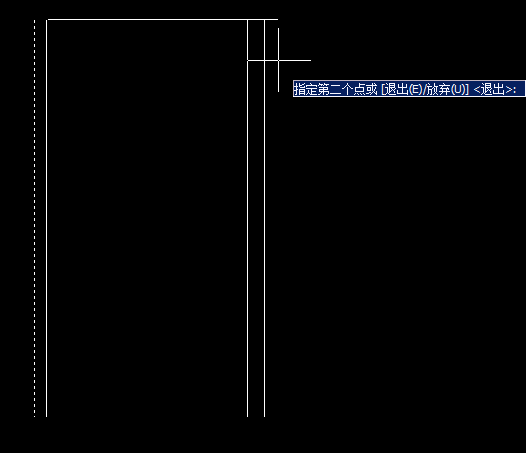

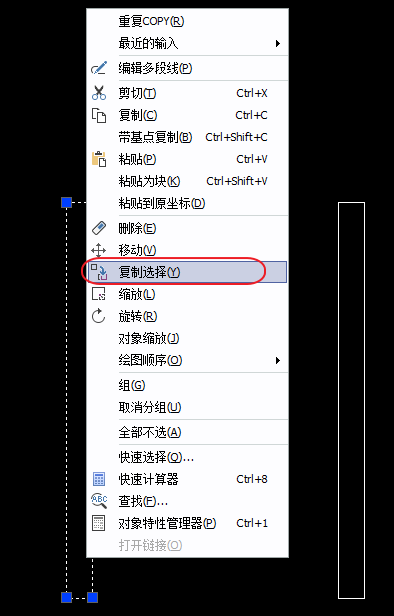

  點擊直線，右鍵，選擇，“復制選擇”，移動出四條合適位置的直線。

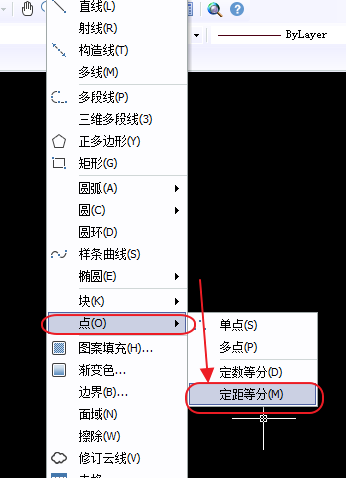

  然后我們在最上面的工具欄選擇“繪圖”->“點”->“定距等分”。

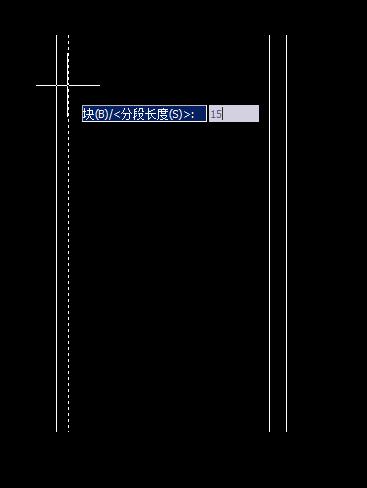

  選擇最里面的兩條直線，定的距離為“15”。

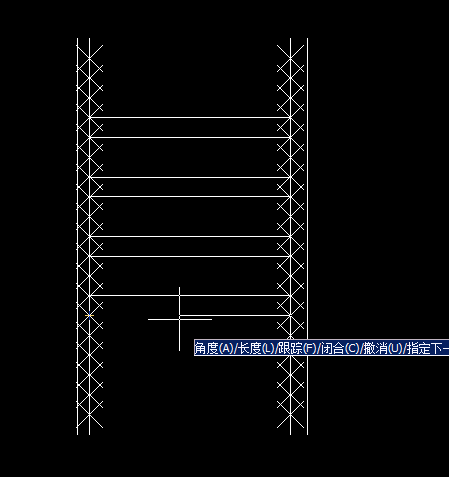

  用直線命令，連接兩直線的第4、5、7、8、10、11個點。

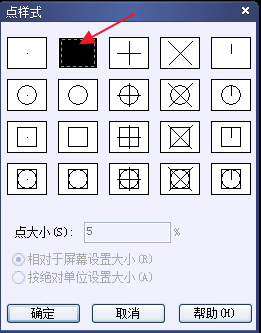

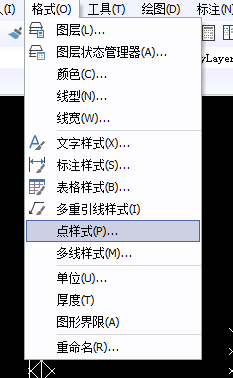

  選擇“格式”，下拉菜單選擇“點樣式”，將點樣式選擇為沒有。去除標記點。

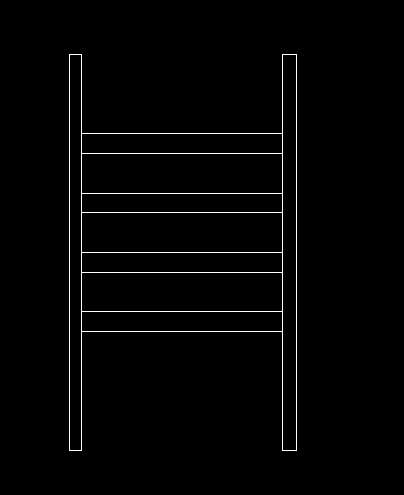

  最后用直線連接四條直線，就這樣，一個攀登架就出來了。工業(yè)、建筑設(shè)計物體，一般為了制造方便和美觀，會在制圖中經(jīng)常使用到定距等分命令。所以，熟悉的使用這個命令是初學者的基本功。
