CAD旋轉網格命令“ REVSURF”是建立三維圖形常用的命令，旋轉網格是繞指定的軸旋轉對象創建的網格，旋轉的對象可以是直線、圓弧、圓、二維多段線等曲線。

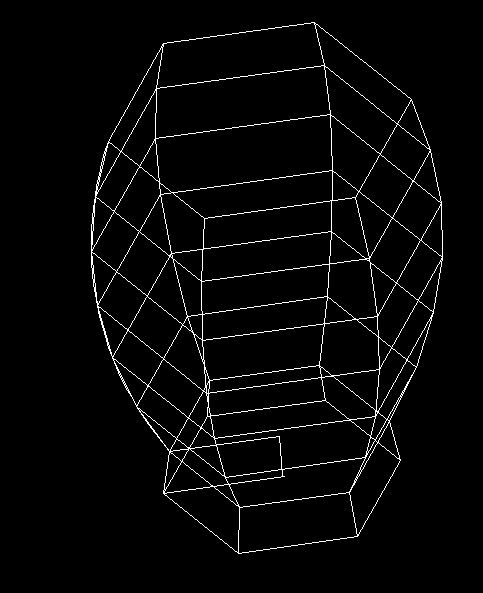

但是，有人使用之后發現，旋轉之后的圖形并沒有顯示是圓柱的樣子，而是一個六邊形。這是什么回事呢？如下圖。
其實，這是旋轉網格線框密度設置問題。
線框密度默認設置是6，就是旋轉6次，就填滿360度，那么要呈現圓柱的形狀， 增強密度就好。

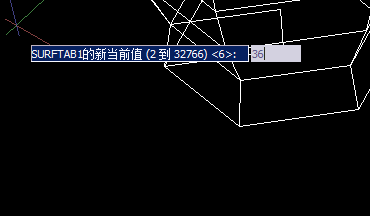

我們輸入命令符“surftab1”和“surftab2”密度都改為36或其他更大的數字，再執旋轉網格命令，一個圓柱形的圖形就出來啦。
