易拉罐是我們生活中經常遇見的存儲飲料的一個物體，物質材質堅固耐壓，方便運輸，外觀美觀。旋轉網格命令是CAD常見的三維建模命令，可以快速的用線段圍繞一個指定的軸旋轉建立三維的網格圖形。

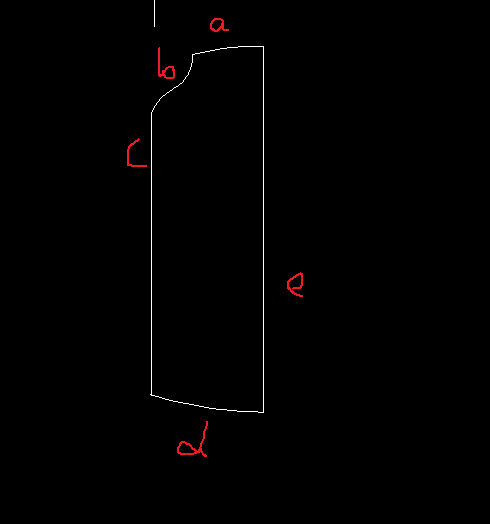

  我們首先旋轉工具欄“視圖”->“三維視圖”>“左視圖”，根據易拉罐的界面畫一個用于旋轉的圖形。主要用到直線和弧線命令，注意打開對象捕捉，以確保各個線段的相連。

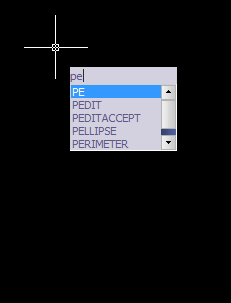

  然后我們將視角轉換到東南等軸測視角。然后輸入命令符“PE”，輸入選擇多條線段命令“M”，輸入“Y”將所有線段轉化為多段線，輸入“J”合并a、b、c、d線段。

  輸入“surftab1’和”surftab2“，將旋轉網格密度設置為36。

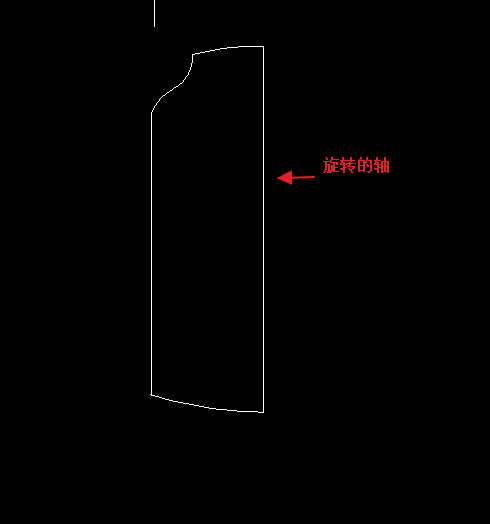

  輸入旋轉網格命令”revsurf“選擇合并后的線段為旋轉線段，e線段為旋轉軸進行旋轉。

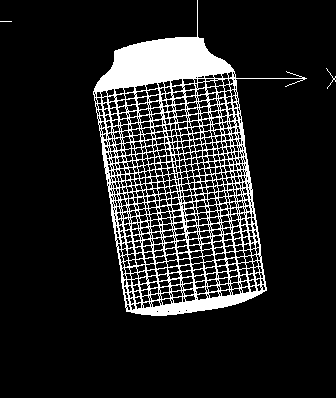

  就這樣，一個易拉罐的三維模型就出來了。

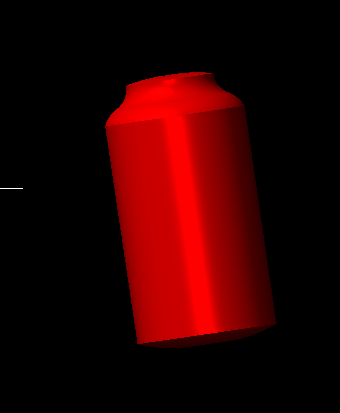

     我們還可以選擇渲染，為易拉罐渲染紅色。
