CAD默認的陣列有兩種，一種是環形，一種是矩形，可以創建呈圓形，矩形的陣列。但是我們經常還需要完成別的形狀的陣列，比如橢圓的，比如不規則多段線的，那么我們?cè)撛趺磩?chuàng)建呢？其實，“measure”定距等分命令就可以實現這一點。

  定距等分命令可以在選定的圖形線段上根據設定的距離，插入標志和塊。

  下面我們以中望CAD2017版為例子，介紹一下CAD如何創建橢圓陣列。

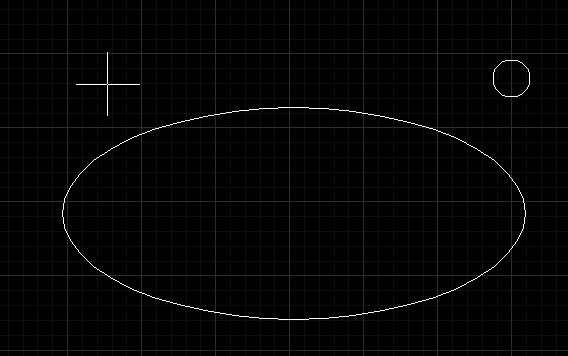

  如上圖，我們需要把圓形環繞橢圓形成陣列。

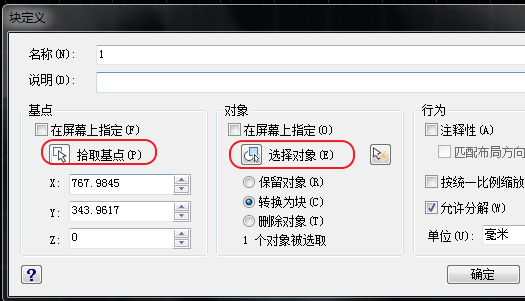

  我們先把小圓建立為塊，以為定居等分命令不支持插入圖形。我們輸入命令符“block”進入塊面板。點擊“拾取基點”，拾取小圓圓心，然后“選擇圖形”，將小圓，確定，建立為塊。

  然后我們輸入“ME”，進入定距等分命令，選擇橢圓，右鍵確定。

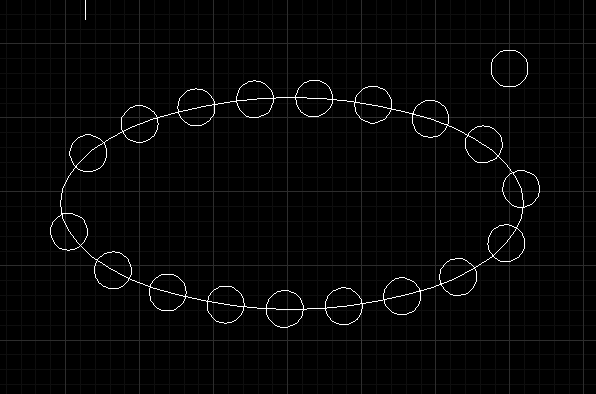

  然后輸入“B”選擇插入塊。然后輸入合適的距離，就這樣，一個橢圓陣列就出來了。

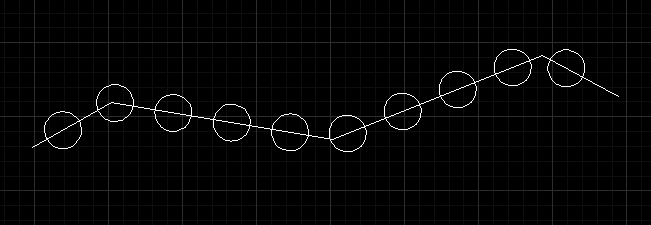

  路徑陣列同理利用定距等分命令插入塊實現。
