CAD編輯圖紙為了更好的效果，經(jīng)常要炸開對象編輯。但是有時候卻不能炸開很分解，這又是怎么回事呢？

  第一個可能，要炸開的對象是外部參照對象，按住兩個鍵“ctrl”+“1”，彈出屬性欄查看就可以知道是不是外部參照。

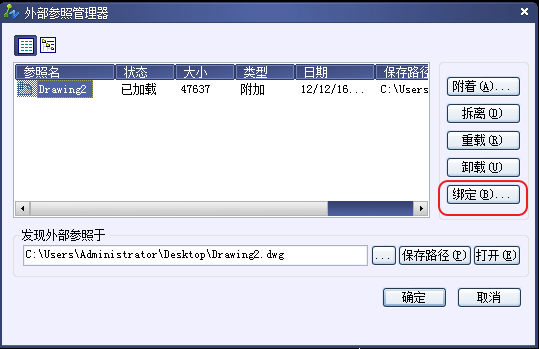

  如果是外部參照，我們可以輸入“外部參照管理器”命令符“XREF”,進入面板，然后點擊綁定，打開綁定的外部參照就可以炸開了。

  第二種可能，對象創(chuàng)建了幾次塊，分解多幾次就好了。

  第三種可能，建立為塊時，有些版本CAD默認是無法分解的，或者是不小心把前面的“允許分解”勾去掉了。我們可以輸入命令符“B”進入塊定義面板查看是不是這個問題。

  如果是，這種塊是不能炸開的?？梢杂孟旅娣椒ń鉀Q。

（1）選中塊——右鍵——塊編輯器

（2）進入塊編輯器后，選中所有圖形，右鍵——復制，或者ctrl+c，復制塊中的所有圖形

（3）關閉塊編輯器，在繪圖區(qū)粘貼剛才復制的圖形即可

  第四種可能，如下圖這種密密麻麻的圖紙一樣，這是因為圖紙為了版權，已經(jīng)加密，只能看，不能分解和編輯。這種一般很難解決，因為是加密文件。要分解的畫思路一般是點擊軟件的修復，或者利用其他手段，將文件復制，然后在別的圖紙粘貼為塊編輯。
