問題描述

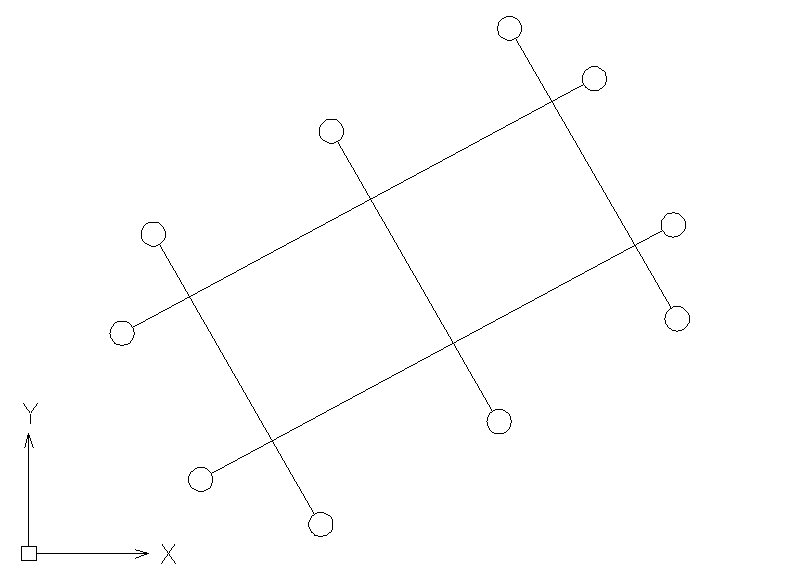

怎樣在不旋轉圖形、不改變其坐標值的情況下，讓圖形與視圖正交顯示。

解決方法

1、在命令行輸入【UCS】，然后【回車】。

2、命令行提示

指定 UCS 的原點或

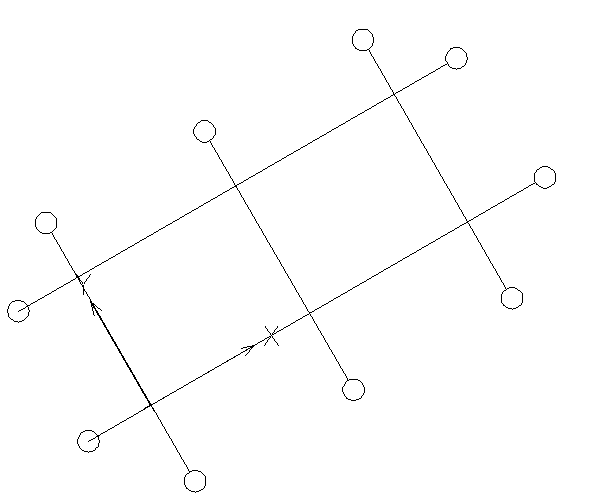

[面(F)/命名(NA)/對象(OB)/上一個(P)/視圖(V)/世界(W)/3點(3)/X/Y/Z/Z 軸(ZA)] <世界>：輸入【3】，使用三點定義一個新的用戶坐標系。（UCS）。

3、在命令行輸入【PLAN】，然后【回車】。

4、命令行提示

輸入選項[當前 UCS(C)/UCS(U)/世界(W)]<當前>：輸入【C】，然后【回車】。

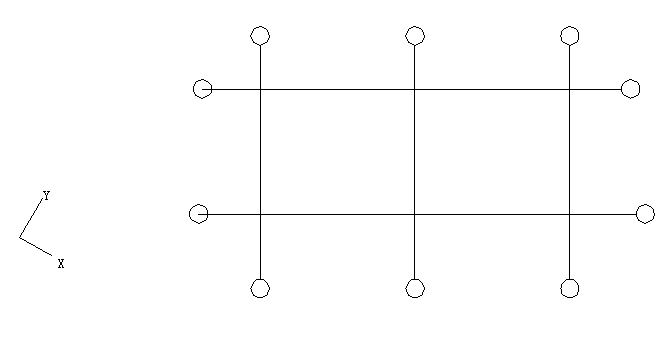

5、【PLAN】命令顯示指定用戶坐標系（UCS）的XY平面的正交視圖，而世界坐標系（WCS）與圖形的相對關系并未改變。

6、【PLAN】命令是顯示指定用戶坐標系的（UCS）的平面的正交視圖。并非真正旋轉圖形。

7、在視口內使用【PLAN】命令，不影響其他視口與模型空間的視圖。
