如何快速實現CAD直線等距偏移

等距偏移是CAD常用到的一個方法，運用偏移功能，可以繪制出平行線、直線等圖形具有繼承關系的圖形就可以減少實際繪圖的時間。以直線的等距偏移為例，我們可以對直線進行多次等距重復繪制。

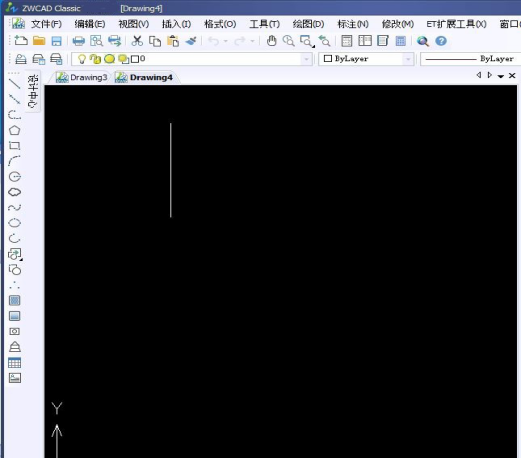

1.在繪制欄，繪制一條直線，如圖1

圖1

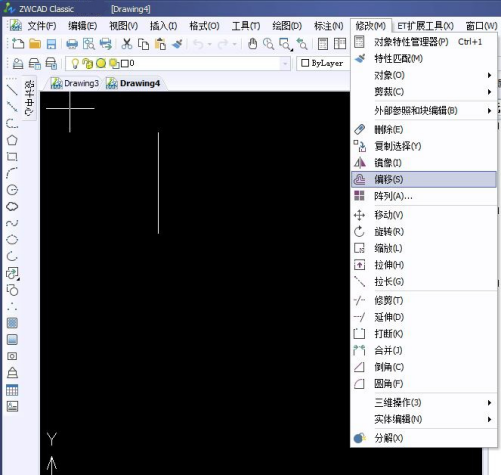

2.點擊菜單欄里面的【修改】，選擇【偏移】命令，如圖2

圖2

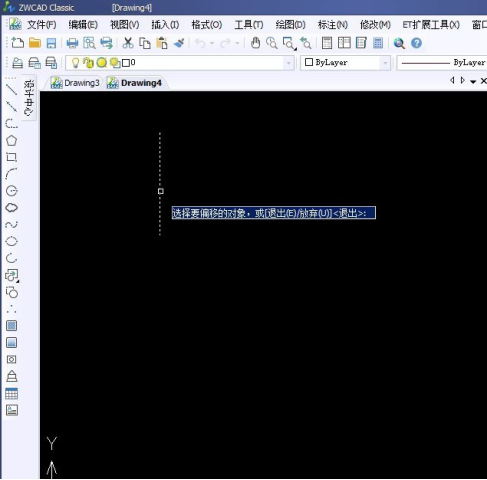

3.選中并點擊需要偏移的直線對象，如圖3

圖3

4.點擊偏移命令，彈出指定偏移距離對話框，可以在對話框里面輸入移動的距離（自定義等距偏移）再按回車鍵或者點擊線條的左或右邊選中偏移的方向，就可自動實現往左/右方向等距偏移，如下圖4

圖4

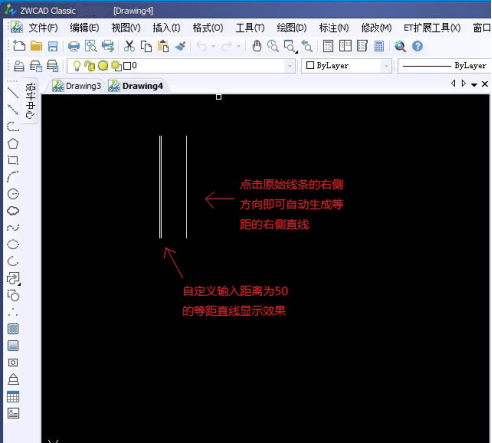

5.如圖5所示，是點擊原始直線右側的自定義輸入偏移距離和自動生成等距的結果。假如向右側偏移之后，完成了一次偏移，想多次偏移的話，只要還在選擇偏移對象的這個對話框里面繼續重復以上的步驟，就可以多次重復等距偏移直線。

圖5

6.完成繪制之后，按ESC退出偏移命令，就大功告成！
