CAD如何編輯嵌套的塊

中望CAD創建圖塊時，可以在創建的圖塊中包含其他已存在的圖塊，這就是塊的嵌套。使用嵌套塊可以簡化復制的塊定義。例如一個復雜的機械部件包括機架、支架和緊固件，而緊固件又是由螺釘、螺母和墊片組成的，則可以參考由下向上的建模方法，先建立螺釘、螺母和墊片的圖塊對象，從而可以創建包括螺釘、螺母、墊片的緊固圖塊，進入創建包括機架、支架和緊固件等圖塊。需要注意的是塊不能嵌套參照自身的塊。

創建如圖1所示的圖塊。可以將總體結構圖看做由直線組成的圖塊和由圓組成的圖塊的嵌套，具體制作步驟如下。

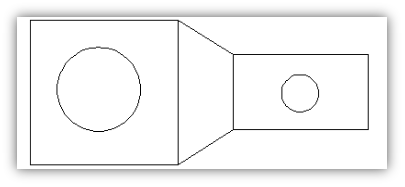

圖1（嵌套總體結構圖）

1.打開中望CAD軟件，新建一個圖形文件對象。

2.在命令行輸入LINE命令，創建直線結構，如圖2

3.在命令行中輸入CIRCLE命令，創建兩個圓，如圖3

4.在命令行中輸入BLOCK命令，選中圖形文件中的所有直線，創建為L(zhǎng)INE圖塊。

5.在命令行中輸入BLOCK命令，選中圖形文件中的所有圓，創建為CIRCLE圖塊。

6.在命令行中輸入BLOCK命令，使用“快速選擇”對話框，選中所有的塊參照，創建為T(mén)OTAL圖塊?？稍诿钚兄休斎隝NSERT命令，即可插入圖塊。這樣就完成了塊的嵌套。

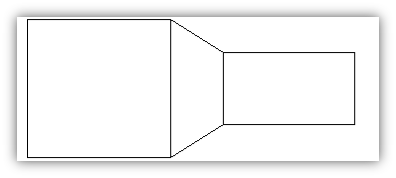

圖2（直線組成的圖塊）

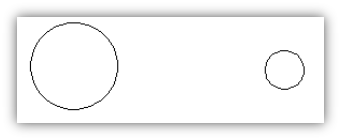

圖3（兩個圓組成的圖塊）
