CAD繪圖次序命令

如果當前工作文件中的圖形元素很多，而且不同的圖形重重疊疊，非常不利于操作。比如要選擇某一個圖形，但是這個圖形被其他的圖形遮住了，這時候怎么辦？很簡單，通過控制圖形的繪圖次序來解決，把擋在前面的圖形后置，讓被遮住的圖形顯示在最前面。

命令執行方法：

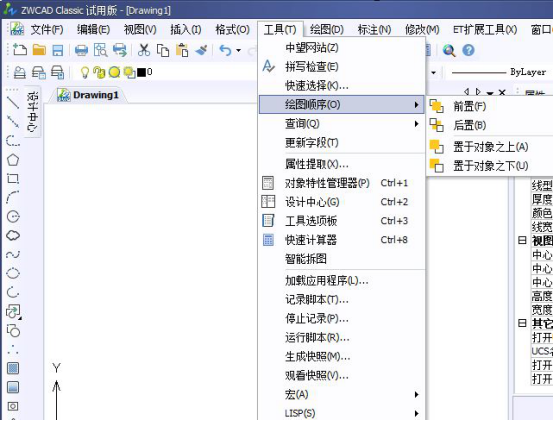

執行“工具”>“繪圖順序”菜單命令，如下圖

執行【Draworder】  （繪圖次序）命令將出現如下提示。

命令：Draworder

選擇對象：指定對角點：找到1個       //選擇對象

選擇對象：

輸入對象排序選項[對象上（A）/對象下（U）/最前（F）/最后（B）]<最后>：

命令子選項：

對象上：使選定的圖形顯示在指定的參考對象前面。

對象下：使選定的圖形顯示在指定的參考對象后面。

最前：把選擇的圖形顯示在所有圖形的前面。

最后：讓選擇的圖形顯示在所有的圖形后面。

技巧與提示：

調整圖形顯示順序的時候建議通過工具欄中的按鈕來執行相應的命令，這樣比較簡便。另外，Draworder命令子選項沒有包含“文字對象前置”命令和“將圖案填充項后置”命令，前面一個命令用于使全部文字對象顯示 在所有其他圖形的前面，后一個命令用于使全部圖案填充對象顯示在所有其他圖形后面。
