CAD圖層組過濾器怎么用

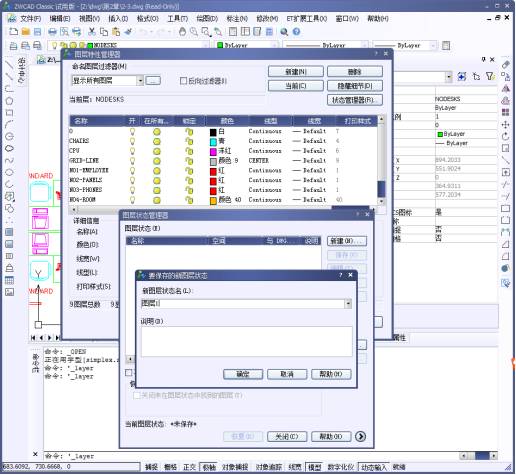

用戶可以將經常用到的一個或多個圖層定義為圖層組過濾器，該過濾器也顯示在【圖層特性管理器】對話框左邊的樹狀圖中，如圖1所示。當選中一個圖層組過濾器時，中望CAD就在【圖層特性管理器】對話框右邊的列表框中的列表框中列出圖層組中包含的所有圖層。

要定義圖層組在過濾器中的圖層，只需將圖層列表中的圖層拖入過濾器即可。若要從圖層組中刪除某個圖層，則可先在圖層列表框中選中圖層，然后單擊鼠標右鍵，選取【從組過濾器中刪除】命令。

【實戰】創建及使用圖層組過濾器

1.單擊【圖層】面板的【】按鈕，打開【圖層特性管理器】對話框，單擊該對話框左上角按鈕，則樹狀圖中出現過濾器的名稱，輸入新名稱”圖層組1”，按Enter鍵，如下圖

2.在樹狀圖中，單擊節點【全部】，以顯示圖形中的所有圖層。

3.在列表框中，按住Ctrl鍵并選擇圖層”CHAIRS”、”CPU”及”NO4-ROOM”

4.把選定的圖層拖入過濾器【圖層組1】中。

5.在樹狀圖中選擇【圖層組1】。此時，圖層列表框中列出圖層”CHAIRS”、”CPU”及”NO4-ROOM”
