CAD怎么拉長圖形對象

在命令行中輸入LEN并按Enter鍵，啟動拉長命令。

按照命令行提示，在命令行中輸入“DY”并按Enter鍵，選擇動態拉長也即鼠標拖曳。

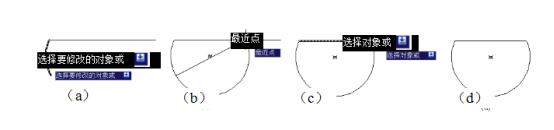

按照命令行提示，選擇圓弧作為拉長對象，如圖1（a）所示。

按照命令行提示，選擇如圖1（b）所示交點為圓弧新端點，完成對圓弧的拉長操作。

命令行出現提示“選擇要修改的對象或 [放棄(U)]:”，繼續選擇如圖1（c）所示直線段作為源對象，選擇新端點同前，完成對直線段的拉長操作。最終效果如圖1（d）所示。

圖1

命令行的操作如下。

命令: len

LENGTHEN

選擇對象或 [增量(DE)/百分?jǐn)?shù)(P)/全部(T)/動態(DY)]: DY（選擇動態拉長也即鼠標拖曳）

選擇要修改的對象或 [放棄(U)]:                                （拖曳圓弧到指定位置）

指定新端點:

選擇要修改的對象或 [放棄(U)]:                              （拖曳直線段到指定位置）

指定新端點:
