CAD環形陣列填充角度

環形陣列通過指定圓心或基準點來創建環形陣列。系統將以指定的圓心或基準點來復制選定的對象，創建環形陣列。

方法：

【菜單項】: 修改 > 陣列

【命令行】： ARRAY

對環形陣列設置填充角度，先要選定對象，指定新的基準點作為環形陣列的中心。再指定陣列項數目，則只需要指定陣列角度或選項間角度中的一個。若選擇按 ENTER 鍵確定選項間角度，則必須同時指定陣列角度和選項間角度。命令行提示如下：

陣列角度 (+ 表逆時針, - 表順時針 <360>: 輸入角度值，或按 ENTER 鍵指定當前默認的角度值

選項間角度: （輸入你想要環形陣列填充的角度）

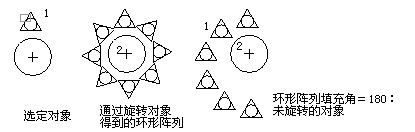

圍繞陣列旋轉對象? 否(N)/<是(Y)>: 輸入 N 或 Y，或按 ENTER 鍵

【填充角度】

設置第一個對象和最后一個對象之間的包含角度。正值指定逆時針旋轉。負值指定順時針旋轉。默認值為 360。但這個角度值不允許為 0。除了可直接輸入角度值外，還可以通過該文本框后面的拾取按鈕臨時關閉“陣列”對話框，在繪圖區域指定包含的角度。

【項目間角度】

設置陣列對象的基點之間的包含角和陣列的中心。該角度值必須為正。默認方向值為 90。除了可直接輸入角度值外，還可以通過該文本框后面的拾取按鈕臨時關閉“陣列”對話框，在繪圖區域指定項目間的角度。
