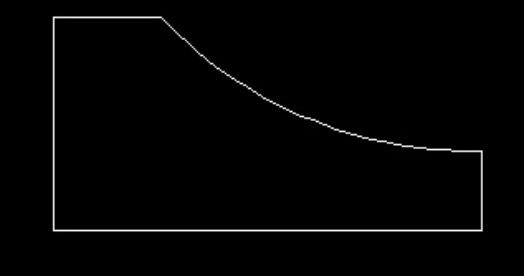

不規則鋼板如何在CAD上表現出來呢？細看這塊鋼板，為如下形狀（如圖）。

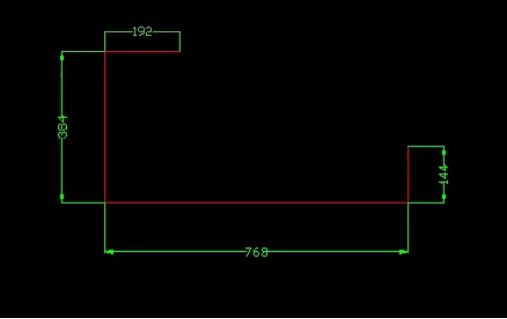

如何才能得到圓弧形的那邊的長度呢？我們將其四邊可知的長度測量，并且標注在我們的圖上。

可是，我們怎么能知道這條圓弧的圓心呢？

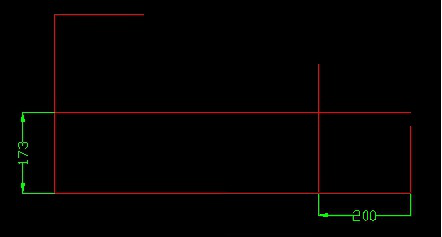

CAD中畫圓除了用圓心半徑的方法之外還有三種畫圓的方法：相切、相切、半徑法；兩點（2P）法；三點（3P）法。這里用三點（3P）法不就可以了么，其中有兩點已經確定，只要再找到一個點就可以了。取出卷尺，自鋼板右直邊向左量取200mm，標記，在標記處向垂直方向上量出弧形到下直邊的距離173mm，好，回到CAD，做圖。使用偏移命令（OFFSET）把右直邊左偏移200mm，下直邊上偏移173mm，延長得兩條線的交點：

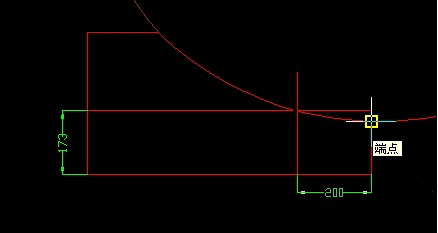

使用畫圓（CIRCLE）命令，命令行提示：指定圓的圓心或[三點（3P）/兩點（2P）/相切、相切、半徑（T）]；輸入“3P”（不帶引號），空格確認，按F3鍵打開對象捕捉工具，用鼠標依次點取三點完成該圓：

　使用修剪工具剪掉多余的線，使用刪除工具刪除兩條輔助線，完成圖紙。

要想能在實踐中用熟用好CAD，還要多看多用多想才行。
