圖塊的插入點已經定義錯了，怎么改過來？

的確，不光初學者有可能忘記定義插入點，即使是我，有時也會忘記定義插入點。所以這個問題應該還是挺普遍的，好久沒寫東西了，就把我們交流的內容跟大家分享一下吧。

遇到這種情況，大家能想到的最原始的辦法就是：炸開，重新定義圖塊，這次記得定義插入點。這樣的操作不僅麻煩，而且還存在一個問題，之前的圖塊雖然被炸開，但圖塊定義仍保存在文件中，如果不清理（PU）的話我們不能再用同一個名字定義圖塊。

中望CAD的高版本中增加一個非常強大的功能：塊編輯（BEDIT）。塊編輯不僅可以編輯圖塊中的圖形，還可以添加參數、動作、可見性、查詢列表等。

在CAD高版本中，雙擊普通圖塊直接就會執行塊編輯功能，然后會彈出一大堆工具按鈕，由于按鈕太多了，估計大多數人沒有去研究這些按鈕有什么作用，這其中就隱藏一個工具，可以很輕松地解決插入點的問題，這個功能的名稱叫”基點“。下面我們簡單看一下這個功能怎么用。

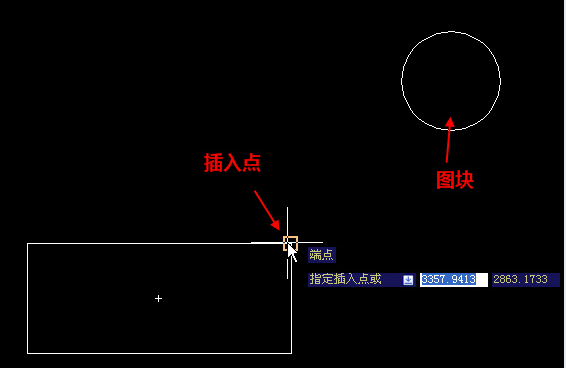

當我們插入圖塊時發現插入點離圖塊很遠，如下圖所示。

這時不用著急，先插入到這個位置。雙擊圖塊，彈出塊編輯對話框，單擊“確定”按鈕進入塊編輯器。不管你用的是RIBBON界面還是經典界面，在塊編輯相關的面板或工具欄中找到“參數”-“基點”，如下圖所示。

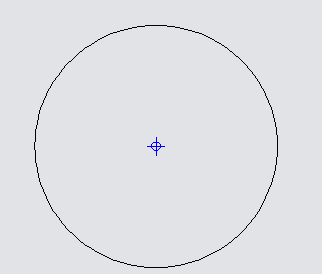

點一下此按鈕，然后將基點參數放置到插入點應該在的位置，如下圖所示。

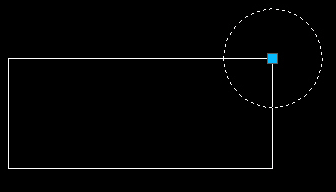

關閉塊編輯器并保存剛做的修改。我們會發現，圖塊自動移動到了該在的位置，如下圖所示。

怎么樣？這種方法簡單多了吧！

以上技巧只適用于提供塊編輯功能的CAD版本。
