CAD是應用最廣泛的計算機輔助設計軟件之一，學會CAD中心線怎么畫是必不可少的，下面小編來教大家怎么做。

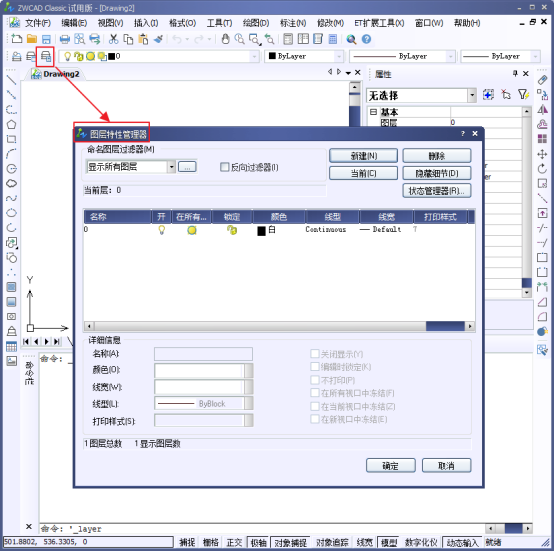

1.CAD中心線一般為點劃線，畫法很簡單，我們先來設置線型。首先打開cad，點擊計入圖層特性管理器

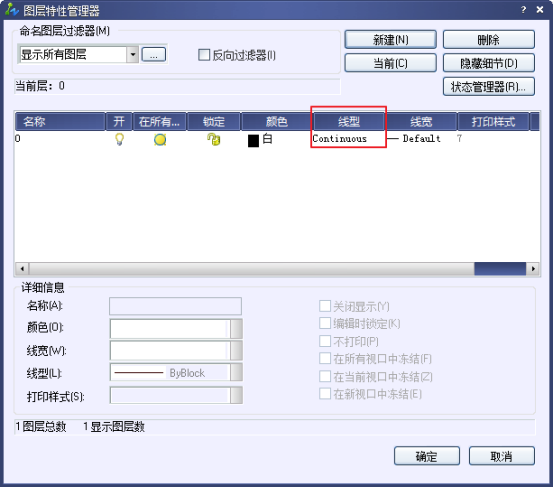

2.在圖層特性管理器中點擊線型進行設置。

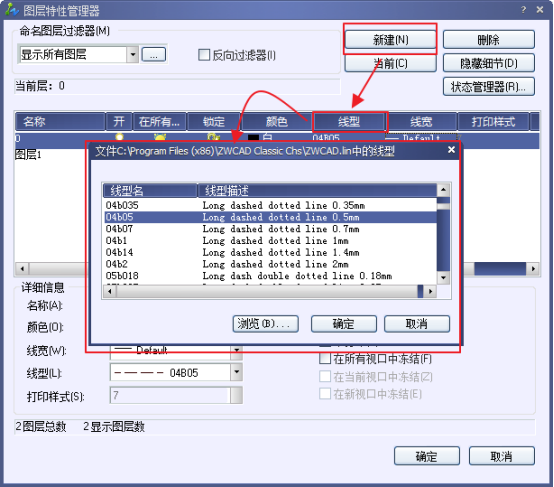

3.我們點擊【新建】，選擇合適的中心線然后確定。

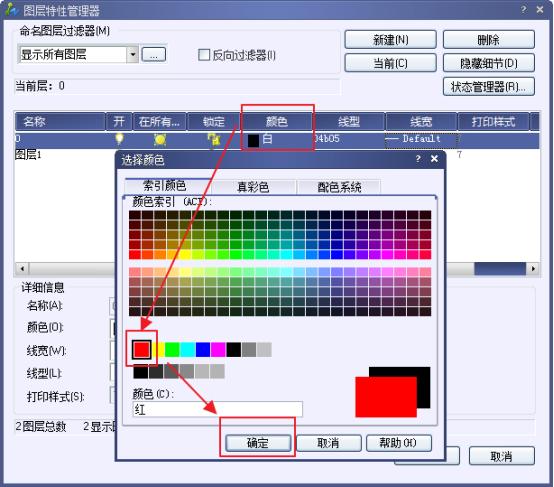

4.在圖層中點擊顏色進行設置，選擇紅色后確定。

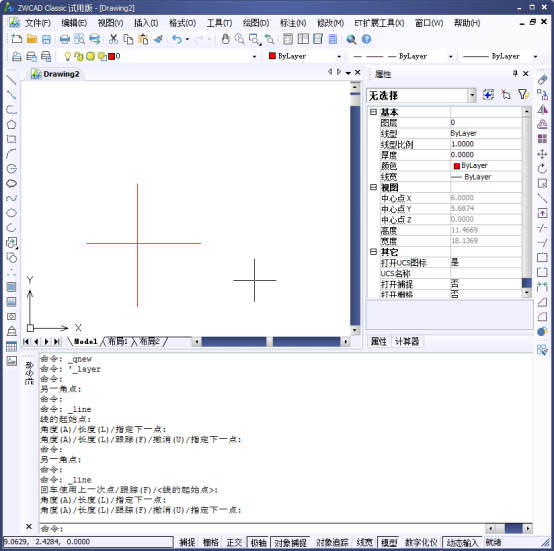

5. 此時用直線工具畫出中心線，但是有時你會奇怪的發現畫出來的線并不是點劃線，其實這是因?yàn)?線型比例因子過小。

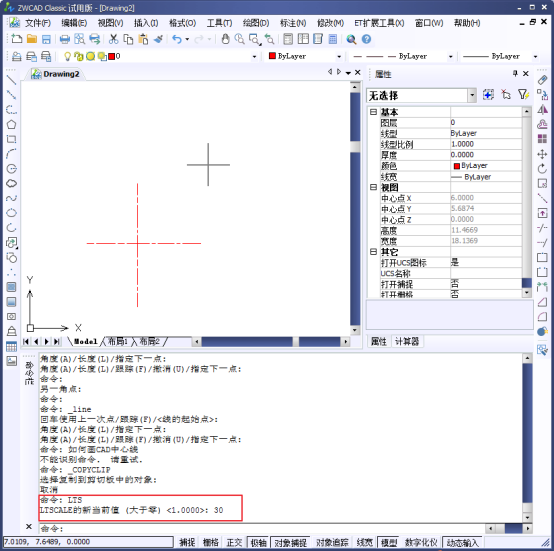

6. 輸入“l(fā)ts”然后按回車鍵確定，這里小編輸入線型比例因子為30，按回車確定（如果不合適可以重新設置）。

以上。
