我們?cè)?a href="http://www.theweddingtailors.com/" target="_blank">CAD中如果要沿指定的方向畫圓的切線，如圖2-1圖所示，該如何作圖呢?

此時，用LINE命令及切點捕捉(TAN)是無法畫出這條切線的，但用戶可用XLINE及OFFSET命令畫出指定方向的切線，

作圖過程如下：

命令: _xline 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

//使用選項“角度(A)”

輸入構造線的角度 (0) 或 [參照(R)]: 60                   //輸入角度值

指定通過點: cen于               //捕捉斜線的通過點B，如圖2-1左圖所示

指定通過點:                                            //按Enter鍵結束

命令: offset                                            //畫平行線

指定偏移距離或 [通過(T)] <80.0000>: 65                   //輸入平移的距離

選擇要偏移的對象或 <退出>:                               //選擇線段A

T指定點以確定偏移所在一側: a

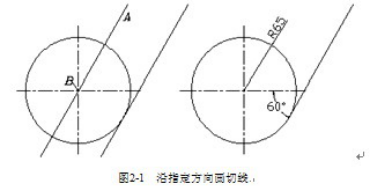

圖2-1 沿指定方向畫切線

提示：上圖中的線段A也可利用LINE命令的角度覆蓋方式進行繪制。
