在旋轉一個物體時，想轉到自己想要得一個參照角度。或者把一個原來傾斜的圖塊轉為水平或 垂直位置，總是手足無措。如果你有這樣的苦惱，不妨試試這個方法。很好用噢！

使用ROTATE命令，基于指定的基點以某個給定的角度來旋轉一個或多個對象。同樣，您也可以只選取一個對象來旋轉，然后在對象上的某處（例如，位于端點或中點）選取旋轉基點。

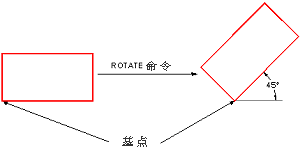

圖１顯示一個簡單的使用ROTATE命令的實例：一個長方形圍繞它的某個角旋轉４５度。

圖１：一個簡單的旋轉操作

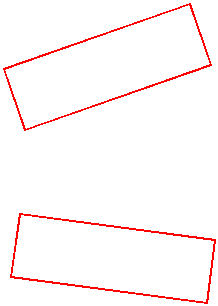

現在，請看圖２。這里，假設您想要旋轉下面的長方形，以便使其與上面的長方形的轉角相同。

圖２：一個參照旋轉

要做到這個您要完成計算：

測量上面長方形的旋轉角（從零度開始）。

測量下面長方形的旋轉角

相減兩數值。

按旋轉角差值使用ROTATE命令旋轉下面長方形。

但是這個方法太費時間了，且很容易出錯。

這里有好的多的方法。使用ROTATE命令的“參照”選項。通過此選項，您可以指定一個參照角度，然后將它作為ROTATE命令的輸入值。聽起來有點復雜是嗎？其實很簡單。以下就看看它如何工作。

啟動ROTATE命令，然后在提示“選擇對象：”時，選取下面的長方形，然后按Enter鍵。

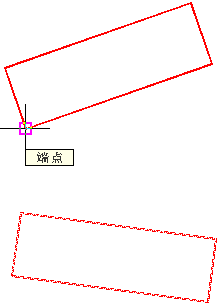

在提示“指定基點：”時，使用端點捕捉以指定上面長方形的左下角。如圖３所示。

圖３：選取用于旋轉的參照基點

3.在提示“指定旋轉角度或 [參照(R)]:”時，鍵入“r”代表參照。

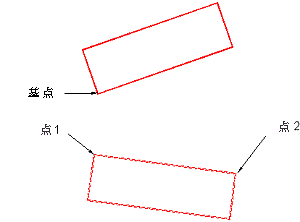

4.在提示“指定參照角 <0>:”時，按圖４顯示，先選取點１然后點２。

注意光標要直接地參照步驟２中指定的基點。

圖４：選取參照角度

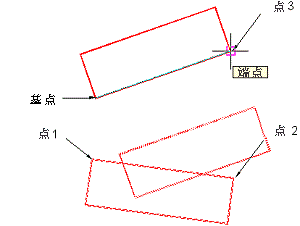

5.在提示“指定新角度:”時，按圖５所示，捕捉到點３。

ROTATE命令將旋轉下面的長方形到由基點和點3定義的角度。如圖6所示。

使用ROTATE命令的“參照”選項的竅門就是在選取參照的基點。它幾乎是根本就不在您要旋轉的對象上。在選取旋轉基點（步驟2）和指定新角度（步驟5）時，您最好忘掉您要旋轉的對象而想著要參照的對象。

請獨自多練習一下如何使用“參照”選項，直到完全了解有關的步驟為止。您將會領會到它是一個怎樣的強大工具。
