我們在CAD中用ARC畫弧的時候，CAD總是顯示優弧，如何才能得到我們需要的劣?。?/p>

相反的如果我們CAD中顯示劣弧，如何得到我們的優弧呢？

所對圓心角大于180°的圓弧叫做優弧。表示一個優弧時用三個字母來表示(例：弧MON)。半徑為負值時繪制的是優弧。

與優弧相對的是“劣弧”，即小于180°的弧。表示一個劣弧時用兩個字母來表示（例：弧AD），半徑為正值時繪制的是劣弧。

我們肯定還要注意我們的起點和終點的先后順序。

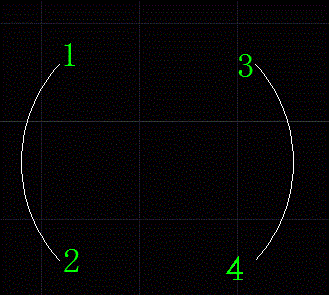

在CAD中，圓弧的繪制一般是按逆時針方向繪制，如下圖所示，左邊圓弧點1為起點，點2為終點；右邊圓弧點4為起點，點3為終點。
