在做機械制造時，會用到許多零件，而CAD為零件的精確制作提供了一個非常好的途徑。無論是復雜的零件還是較為簡單的零件，在CAD中都可以進行繪制和標注。可以通過調整標注的格式和一些設置來體現零件在數值上的精確度。一般來說，為了讓零件圖更加直觀，數字標注在許多零件圖上都是必要的。那么大家是否了解如何用CAD對零件圖進行標注呢，有什么需要注意的細節？下面是具體的操作步驟，大家可以進行參考和補充。

操作方法一：

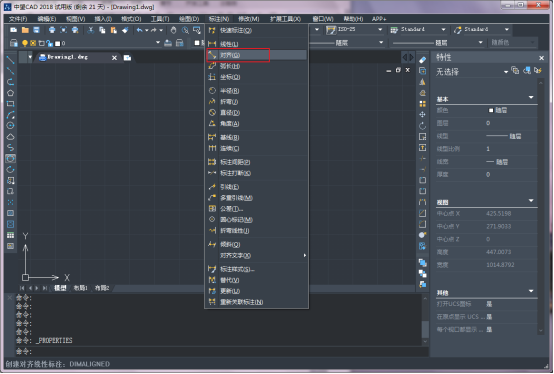

1.CAD的對齊標注是可以用來標注斜線的長度的。在中望CAD軟件界面頂部的菜單欄中選擇【標注】選項下的【對齊】選項。

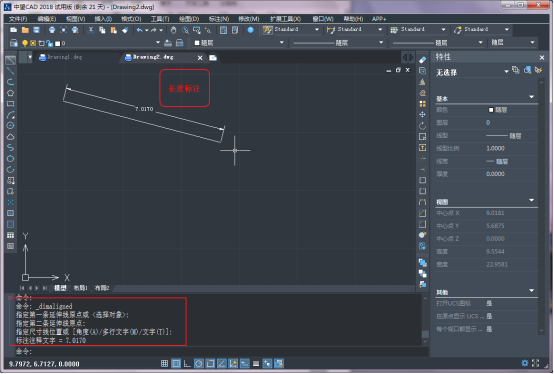

2.用鼠標點擊斜線的第一點之后，再點第二點，接下來拖動鼠標到需要標注的地方，單擊鼠標即可。

操作方法二;

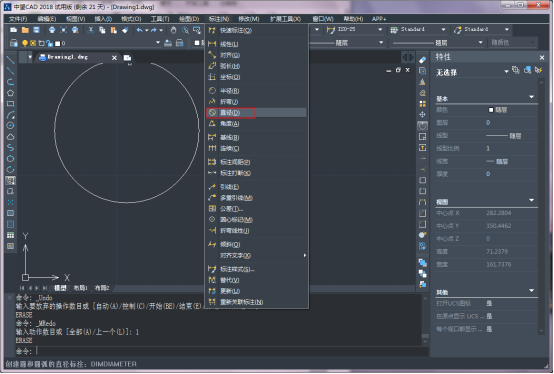

1.在頂部菜單欄中選擇【標注】選項下的【直徑】。

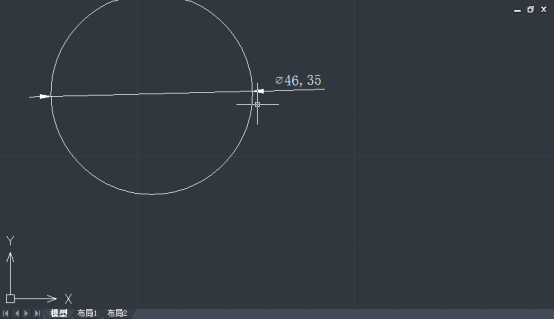

2.選擇以后，鼠標就會成為方塊狀，這時可以點擊一個圓，之后直徑標注就會出現。然后拖動鼠標到需要標注的地方就可以了。

方法其實就是這么簡單，掌握了基礎做法就可以去給一些復雜零件做標注了。下面補充一個實用的CAD小技巧：CAD中快速標注的操作方法：

1.在命令行輸入“QDIM”

2.選擇需要標注的對象

3.回車鍵確認，拉出已經標注好的尺寸
