在CAD軟件中，一般標注和注釋性標注是不能等同的，可能許多朋友還不知道這一點。在從CAD2008版開始，“注釋性”功能就已經被加入到軟件中了，運用注釋性可以較容易地讓同一圖形在不同比例的布局視口中，其文字和標注文字高度保持一致。運用好這一點，就再也不用對不同的全局比例和文字高度進行繁瑣的設置了。

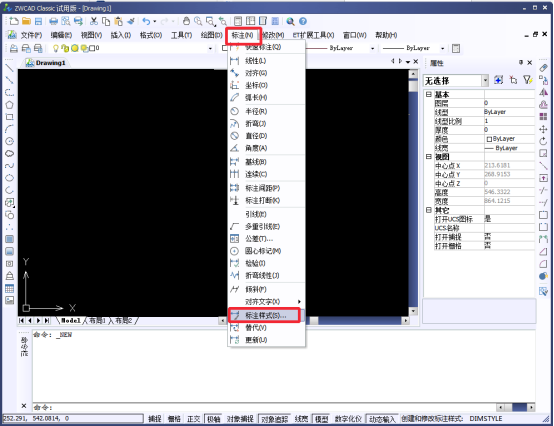

我們可以以標注為例： 首先打開標注樣式(快捷鍵D)，在菜單欄中選擇標注——標注樣式即可。

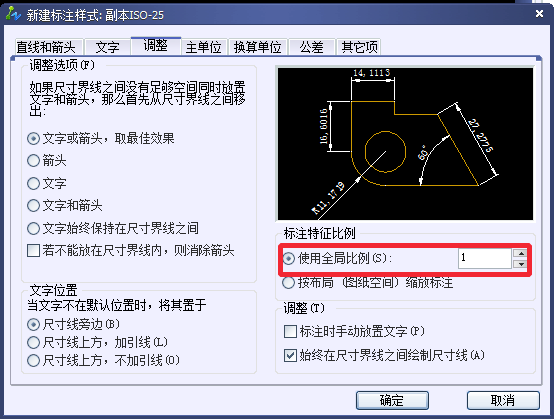

新建一個標注樣式，在對話框中選擇調整選項，切換到調整設置頁面，在標注特征比例中，選擇使用全局比例，數字設為1。

當標注的特性具備注釋性，并且有一個小標記時，這個標注就是具有注釋性的標注。

可以用注釋性的其它對象包括：

 1、如果要創建注釋性的文字，在“文字樣式”窗口勾選“注釋性”，并在“圖紙文字高度”里輸入你需要在布局圖紙里顯示的文字高度即可。

2、如果要創建注釋性的多重引線，只需要在多重引線樣式的“引線結構”頁面里勾選“注釋性”即可。

3、如果要創建具有注釋性的塊，只需要在“塊定義”的“方式”里勾選“注釋性”即可。

4、如果要創建注釋性的塊屬性，只需要在“屬性定義”的“文字設置”里勾選“注釋性”即可。即使塊不是注釋性的，也可以往里添加注釋性的屬性。

5、如果要創建注釋性的圖案填充，只需要在“圖案填充和漸變色”窗口勾選“注釋性”即可。
