在CAD繪圖時,不同類型的圖形最后都需要按同一標準放于圖框中,那么企業如何制作符合自己需要的圖框呢?大家應該知道,一共有A0-A4五種標準的圖副,圖框里一般都包含標題欄、附加欄、代號欄、參數欄幾個重要信息欄。那么現在我以A3圖幅為例介紹一下專用圖幅繪制的過程。

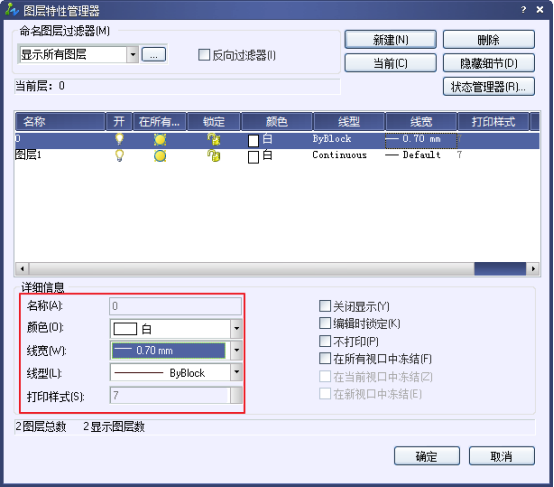

首先創建圖層并設置好顏色隨層、線性為實線、線寬0.7mm如圖所示。

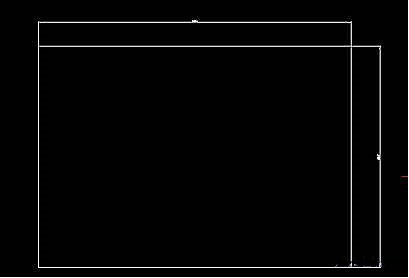

繪制一個A3大小的矩形當做圖紙外形,選擇第一點0,0選擇對角點420,297。
在以圖紙邊界為參照繪制出圖框邊界線,在這里主要控制圖框兩對角點(25,5)和(415,292),以兩點為參照繪制矩形。

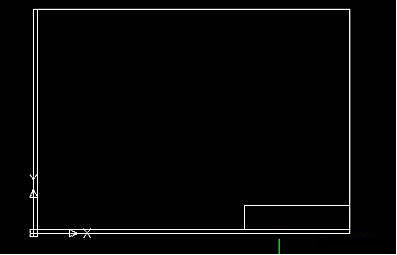

然后繪制標題欄,同樣繪制矩形,捕捉到右下角點,指定另一角點,注意的是要在繪制標題欄時選擇細實線。

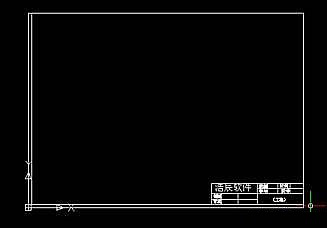

接下來畫標題欄的內部結構,用偏移并輔助修剪命令即可。然后用書寫文字完成標題欄的填寫,并在繪制前使用文字樣式控制文字顯示情況。
一樣的方法可以完成參數欄、附加欄、代號欄的修改和繪制,圖框繪制好以后,建立外部塊,使用快捷鍵w打開永久塊創建窗口,選擇基點和塊的名稱,選擇圖塊存放的位置,那么下次我們需要圖框時,就可以直接把塊插入到繪圖區域中來了。
