大家在使用中望CAD繪圖時,應該會有這樣一個習慣:喜歡去點擊工具欄中的圖標來直接繪制圖形,這是個習慣問題,而這個問題就會給大家?guī)硪恍┎槐匾穆闊?,比如?huì)出現某個命令的圖標沒有定制在擦軟件的菜單欄中,這個習慣就無從入手。那么解決這個問題的辦法是什么?有兩個辦法,一是要記得這個操作的命令,二就是自己去定制一個自定義工具圖標。

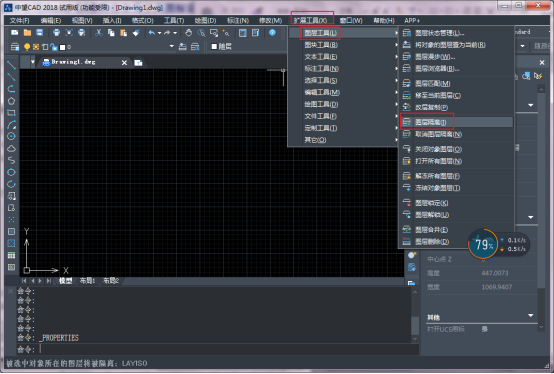

大家打開中望CAD,可以看到有擴展工具這一個菜單選項,其中有一個功能非常好用,那就是我們先來看一下具體的位置。選擇擴展工具——圖層工具——圖層隔離,就可以使用這個功能了。但每一次這樣點擊和選擇肯定會降低我們的繪圖效率,所以我們可定制圖標。
首先我們要知道這個工具的命令,可以先點擊選擇一次,這樣工具欄就能顯示這個命令了。

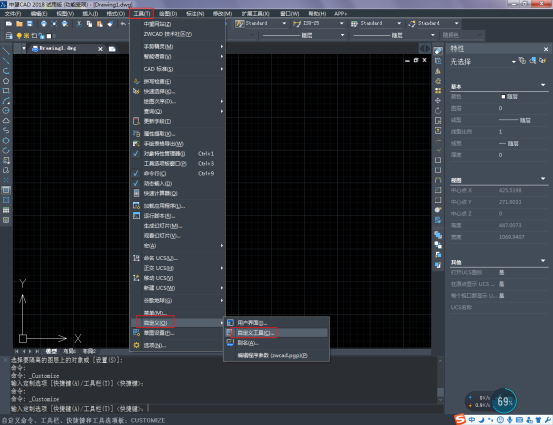

復制命令LAYISO,然后在菜單欄中點擊選擇工具——自定義——自定義工具,在彈出的對話框中,將選項卡選擇至命令一欄,然后將其中的任意一個命令拖到我們需要定制圖標命令的位置。
我們就在這個對話框開啟的狀態下在拖動出來的命令圖標上點擊右鍵。
選擇修改,就會調出一個對話框,我們將名稱更該為圖層隔離,然后將剛才復制的命令添加到命令后面的藍色框內。
點確定,重復操作第三個步驟,但這次我們要選擇的是“更改按鈕圖像”,在這里,我們可以選擇編輯按鈕圖像,可以自己定制圖標的樣式。
選擇好了這個圖標之后,我們就可以點擊這個按鈕來操作圖層隔離的命令了。
