CAD繪圖的80個實用制圖技巧（七）

在使用CAD中圖層時，有時候會遇到這樣的情況：當我們關閉掉某個圖層后，其中的某些物體還是會顯示出來。那么大家知道如何解決這個問題嗎？不知道的話可以看看下面的一個制圖技巧：關于圖層關閉后還在顯示的問題。

我們不妨以直線為例吧。操作步驟如下：

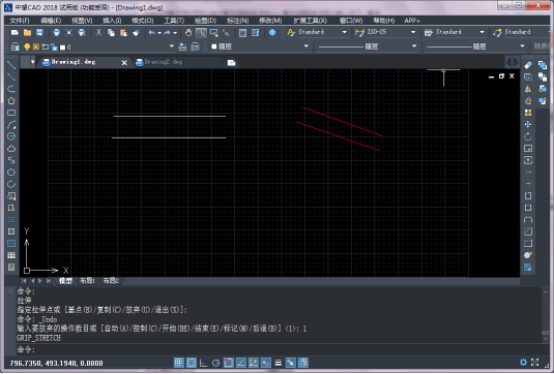

1. 畫兩組直線，每組兩條，共四條。

2. 左邊這組直線的顏色隨層，右邊這組直線為紅色，當然也可是其他顏色。注意一點，要為此組線條建立一個新層。

3. 分別為兩組線條寫塊(W)命令，需要注意：雖然都是塊了，但左邊那組線條是不帶圖層的塊，而右邊那組線條是帶有圖層定義的塊。將塊定義好后，記住塊所保存的位置，以便后續的插入。

4. 將兩組圖塊分別插入到圖紙界面中，然后新建兩個圖層，把兩組線條放到兩個新建層中，并分別進行塊凍結操作，操作之后可以發現，白色線條可以被凍結，紅色線條不可以被凍結，因為我們平時所插入的塊，多數都是從別的地方拷貝過來的，而且也有大部分的圖塊都是分層建立的，所以不能將它們整體關閉。
