CAD三維視圖過程中如何切換視圖方向

在中望CAD三維繪圖的過程中，按住shift鍵的同時，按住鼠標中鍵并拖動鼠標，可旋轉模型視圖的方向，但這種方法無法獲得標準的視圖方向，如前視、俯視、等軸測等等方向。為了將視圖調整到標準視圖方向，中望CAD提供了視圖方向的切換功能。

調整視圖方向有以下幾種方法：

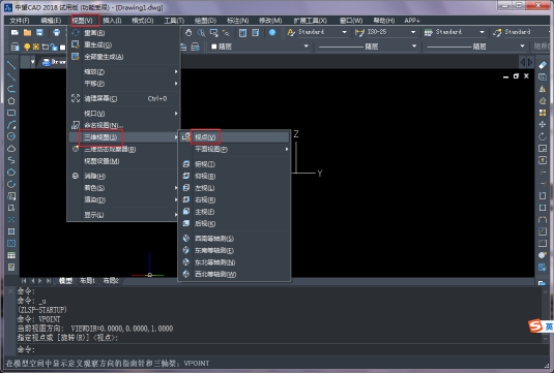

在頂部菜單欄中選擇視圖中的三維視圖選項，展開子菜單如下圖所示 ，選擇自己所需要的視圖方向即可。

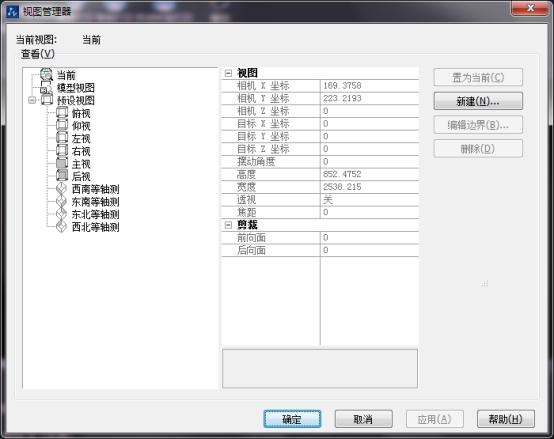

在命令行輸入View或者V，系統彈出試圖管理器對話框，在視圖列表中選擇一種預設視圖，然后單擊置為當前即可。

如果是較高版本，如2018簡體中文版，可在視圖面板中選擇所需要的視圖方向，如下圖所示。

以上方法選擇的視圖方向均是相對于世界坐標系的方向，是絕對的視圖方向。

【平面視圖的設置】

平面視圖是從Z軸正方向垂直向下觀察模型的一種方式，觀察方向垂直XY平面，X軸指向右，Y軸指向上。創建平面視圖時，選取的平面可以是基于當前用戶坐標系、以前保存的用戶坐標系或世界坐標系，且平面視圖僅能影響當前視口中的視圖。調用設置平面視圖命令可直接在命令行輸入PLAN，在命令行選擇C或W之一回車或者直接回車選擇接受。

要注意的是PLAN命令只影響當前視口中的視圖，不影響當前的UCS，且圖紙空間中不能使用此命令。
