實體面著色操作可以修改實體面的顏色，以取代該實體對象所在圖層的顏色，可以更清楚地區分實體的不同部分。拉伸實體面是將實體面沿法線方向或指定路徑進行拉伸，從而修改實體的長度。復制實體面是將實體表面進行復制，創建單獨的面對象，這些面可以用來創建新的實體。

【調用著色面命令的操作方法】

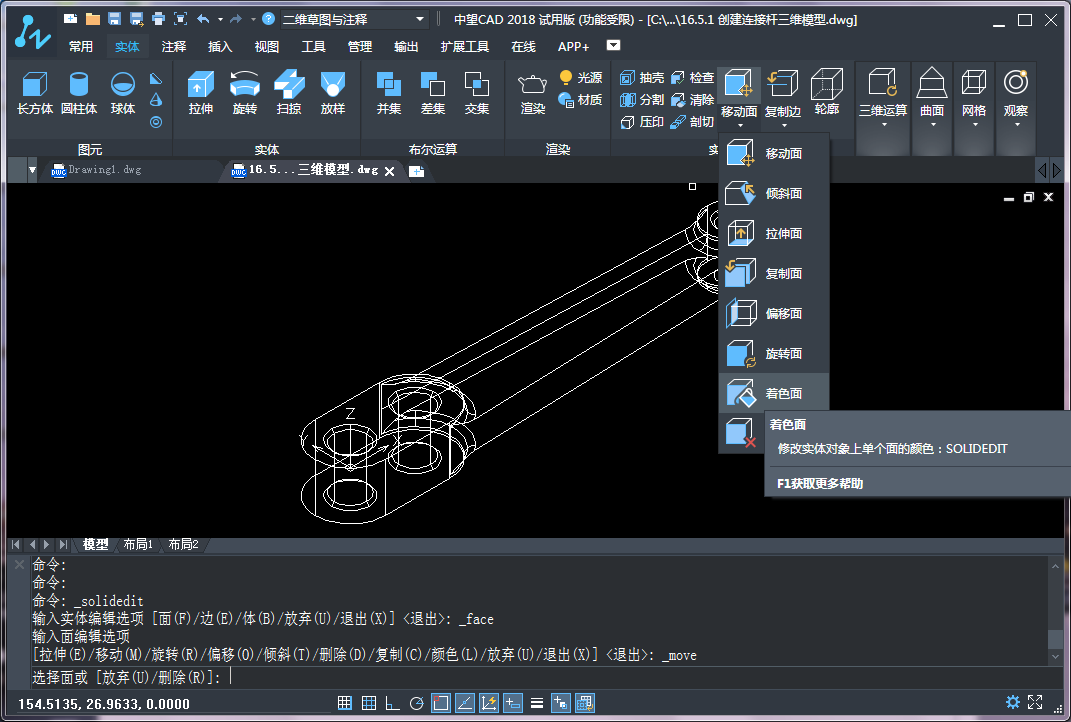

在二維草圖與注釋中，單擊實體工具欄中的【移動面】——【著色面】按鈕。如下圖所示。

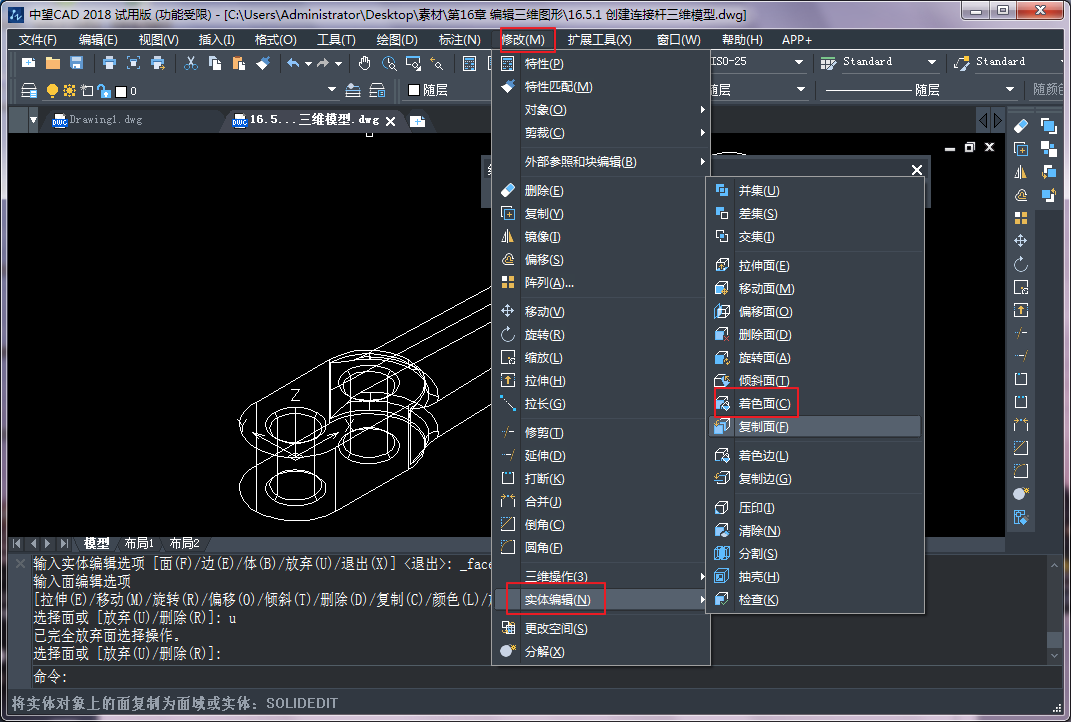

在中望CAD經典版中，執行【修改】——【實體編輯】——【著色面】命令。

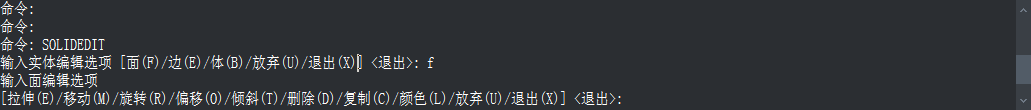

在命令行輸入SOLIDEDIT，調出實體編輯命令并在命令行的提示下選擇著色即可。

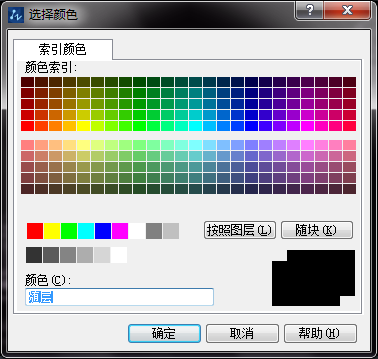

執行命令后在繪圖區指定需要著色的實體表面，按回車鍵，系統彈出【選擇顏色】對話框，在該對話框中指定填充顏色，單擊確定即可完成操作。

【調用拉伸實體面命令的操作】

在二維草圖與注釋中，單擊實體工具欄中的【移動面】——【拉伸面】按鈕。

在中望CAD經典版中，執行【修改】——【實體編輯】——【拉伸面】命令。

在命令行輸入SOLIDEDIT，調出實體編輯命令并在命令行的提示下選擇拉伸即可。

執行命令后選取需要拉伸的曲面，并指定拉伸路徑或拉伸距離，按回車鍵即可完成拉伸實體面的操作。

【調用復制實體面命令的操作】

在二維草圖與注釋中，單擊實體工具欄中的【移動面】——【復制面】按鈕。

在中望CAD經典版中，執行【修改】——【實體編輯】——【復制面】命令。

在命令行輸入SOLIDEDIT，調出實體編輯命令并在命令行的提示下選擇復制即可。

執行命令后選取需要復制的實體表面，再指定復制的基點和第二點，復制的面即移動到指定位置。
