CAD如何使用環形陣列功能
介紹完了矩形陣列,接下來我們看看環形陣列是什么。所謂環形陣列,顧名思義,也就是說排列方式不是矩形,而是圓形,準確地說,環形陣列是指將圖形對象按照指定的中心點和陣列數目以圓形排列方式進行大規模復制。下面以一個實例來學習環形陣列功能的操作方法和操作技巧。
首先新建一個空白文件。

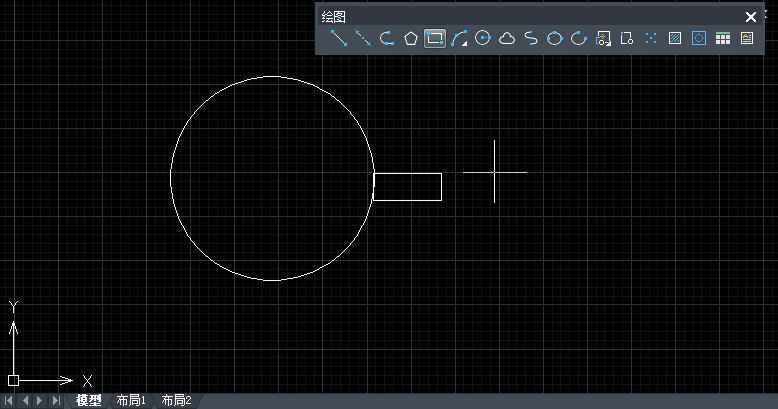

使用圓和矩形命令,配合象限點捕捉和中點捕捉功能,繪制如下圖所示的圓形和矩形。

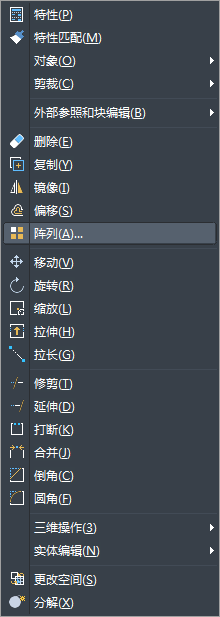

執行【修改】|【陣列】命令,在打開的對話框中選擇環形陣列單選按鈕,展開如下圖所示的對話框。
單擊中心點右側的按鈕,返回繪圖區捕捉圓形的圓心,作為陣列的中心點。、

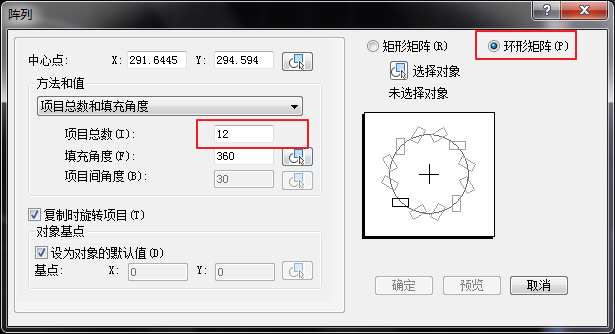

此時系統自動返回對話框,在項目總數文本框中設置陣列數目為12,其他參數按照默認設置即可。
單擊選擇對象按鈕返回繪圖區,選擇矩形作為陣列對象。
按回車鍵返回陣列對話框,單擊確定按鈕后,即可將矩形環形陣列12份。
在陣列對話框中,當選擇環形陣列單選按鈕后,包括如下的選項:

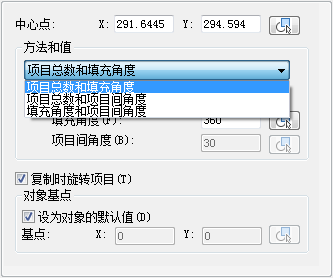

【方法】:在其中單擊下拉按鈕,可展開如圖所示的下拉列表,在其中包括項目總數和填充角度、項目總數和項目間的角度、填充角度和項目間的角度三種陣列模式,大家可以根據現有條件進行取舍。
【項目總數】:輸入環形陣列的數量。
【填充角度】:輸入環形陣列的角度,正值為逆時針陣列,負值為順時針陣列。
【項目間角度】:用于設置陣列對象間的角度。
【復制時旋轉項目】:用于設置環形陣列對象時,對象本身是否繞其基點旋轉。
【詳細】:?jiǎn)螕粼摪粹o即可展開對象基點選項組,用戶可以直接輸入基點坐標,來確定對象本身的旋轉基點。
