CAD插入塊的各選項介紹

將多個圖形集合成塊的最大目的，就是為了進行反復的引用，以節省繪圖時間，提高繪圖效率。引用圖塊時可以使用【插入塊】命令，此命令可以將內部塊、外部塊以及一些保存的文件以不同的比例以及角度插入到當前圖形中。執行【插入塊】命令主要有以下幾種方式。

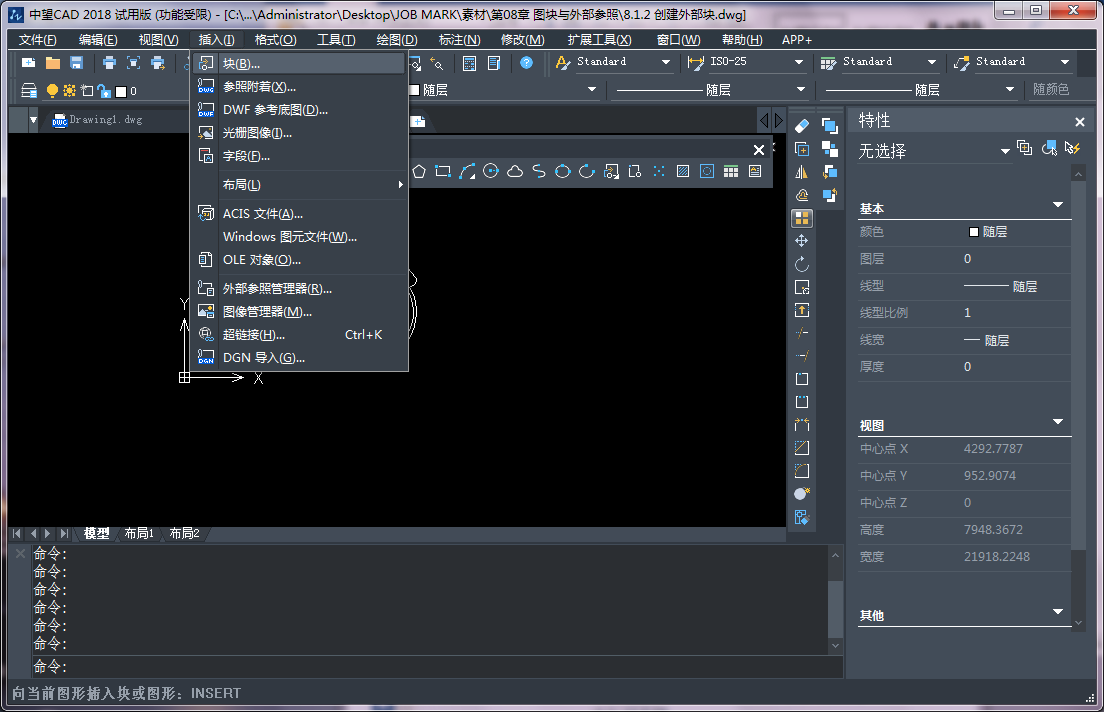

執行【插入】|【塊】命令。

單擊繪圖區域中的插入塊按鈕。

在命令行輸入Insert或I然后按enter鍵。

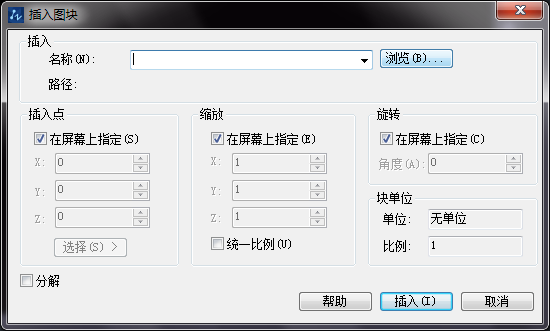

在【插入】對話框中包括如下選項。

【名稱】文本框：用于設置需要插入的內部塊。單擊此下拉按鈕將其展開，結果所有的內部塊都顯示在此下拉列表內，用戶可以根據需要進行選擇。

【插入點】選項組：用于確定圖塊插入點的坐標。用戶可以選擇【在屏幕上指定】復選框，直接在繪圖區拾取一點，也可以在【X】、【Y】、【Z】三個文本框中輸入插入點的坐標值。

【比例】選項組：用于確定圖塊的插入比例。

【旋轉】選項組：用于確定圖塊插入時的旋轉角度。用戶可以選擇【在屏幕上指定】復選框，然后直接在繪圖區指定旋轉的角度，也可以在【角度】文本框中輸入圖塊的旋轉角度。

【分解】復選框：用于分解圖塊。選擇該復選框，插入的圖塊不是一個獨立的對象，而是被還原成一個個單獨的圖形對象。
