CAD如何創建和設置文字樣式

對于相同的文字對象，如果使用不同的字體、字號、傾斜角度、旋轉角度以及一些其他的特殊效果進行表達，那么所顯示的文字外觀效果也不相同，而所有這些決定文字外觀效果的因素，都可以通過【文字樣式】工具進行設置與控制。執行【文字樣式】命令主要有以下幾種方式：

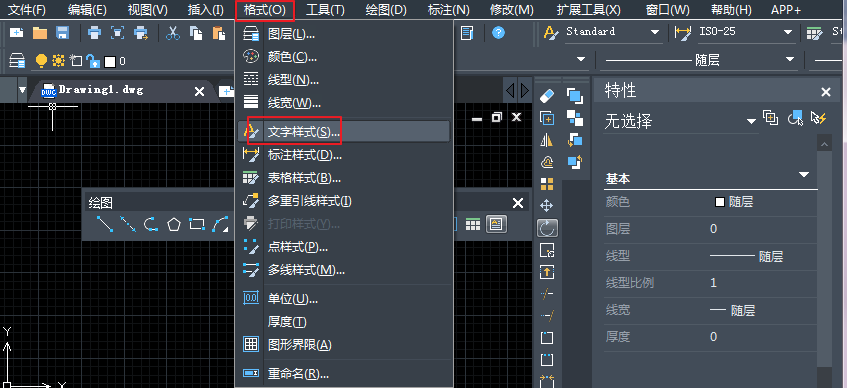

執行【格式】|【文字樣式】命令。

在命令行中輸入STYLE或ST然后按enter鍵。

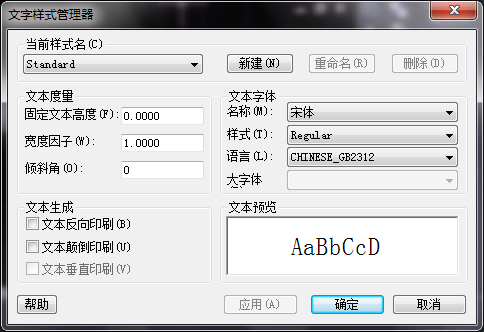

文字樣式的設置、修改及效果的預覽等一些操作，是在【文字樣式】對話框中進行的，使用上述任一種方法調用命令，即可打開這一對話框。設置文字樣式的具體操作步驟如下：

新建空白文件。

在命令行輸入STYLE，激活【文字樣式】命令，打開【文字樣式】對話框。

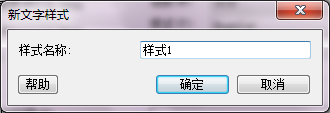

單擊新建按鈕，在彈出的【新建文字樣式】對話框中，為新樣式命名。單擊確定按鈕即可創建名稱為“樣式1”的文字樣式。

在【字體】選項組中展開【字體名】下拉列表，選擇所需要的字體。

在【字體】選項組中取消選擇【使用大字體】復選框，結果所有CAD編譯型字體和已注冊的TRUESTYLE字體都顯示在此列表框中，用戶可以選擇某種字體作為當前樣式的字體。

在【高度】文本框中設置文字的高度。在此設置了文字高度后，當創建文字時命令行就不會再提示輸入文字的高度。建議在此不設置字體的高度。

設置文字的效果。選擇【顛倒】復選框，設置文字為倒置狀態；選擇【反向】復選框，設置文字為反向狀態；選擇【垂直】復選框，控制文字呈垂直排列狀態；【傾斜角度】文本框可以用于控制文字的傾斜角度。

設置寬度比例。在【寬度因子】文本框中設置字體的寬高比。

預覽文字的效果。在預覽框中可以直觀地預覽文字的效果。

單擊刪除按鈕，可以將選中的多余文字樣式刪除。

單擊應用按鈕，可將最后設置的文字樣式置為當前的樣式。

單擊置為當前按鈕，可以將當前選中的樣式設置為當前文字樣式。
