CAD的命令行與狀態欄

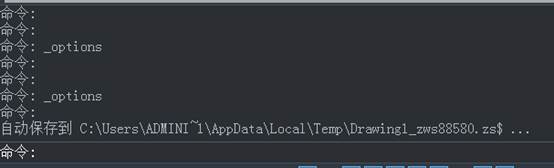

中望CAD的命令行位于繪圖區的下方，是用戶與咱們軟件進行數據交流的平臺，主要功能是用于提示和現實用戶當前的操作步驟，如圖所示。

命令行可以分為命令歷史窗口和命令輸入窗口這兩部分。上面幾行為命令歷史窗口，用于記錄執行過的操作信息。下面一行是命令輸入窗口，用于提示用戶輸入命令或命令選項。

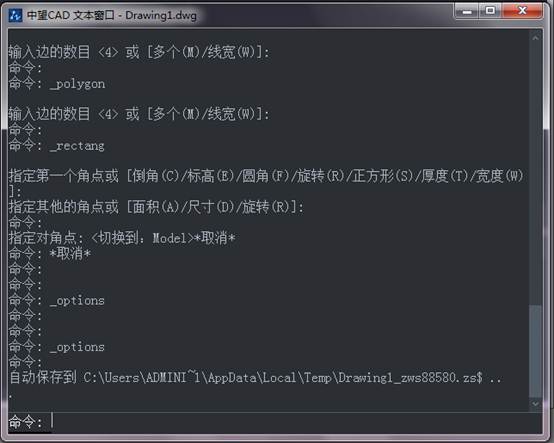

按F2鍵，系統會以文本窗口的形式顯示更多的歷史信息，如圖所示，再次按F2鍵，即可關閉文本窗。

CAD的狀態欄位于操作界面的最底部，它由左端坐標讀數器、右端的輔助功能區和狀態欄菜單三部分組成，如圖所示。

狀態欄左端為坐標讀數器，用于顯示十字光標所處位置的坐標值；坐標讀數器的右側是一些重要的精確繪圖功能按鈕，主要用于控制點的精確定位和最終等；狀態欄右端的按鈕是一些輔助繪圖的功能按鈕，主要用于查看布局、圖形及注釋比例等，并用于對工具欄、窗口進行固定、對工作空間進行狀態切換等。
