設置圖層顏色、線型與線寬

在創建多個圖層之后，一般還需要為其設置各種特性，如顏色、線型和線寬等，具體操作如下。

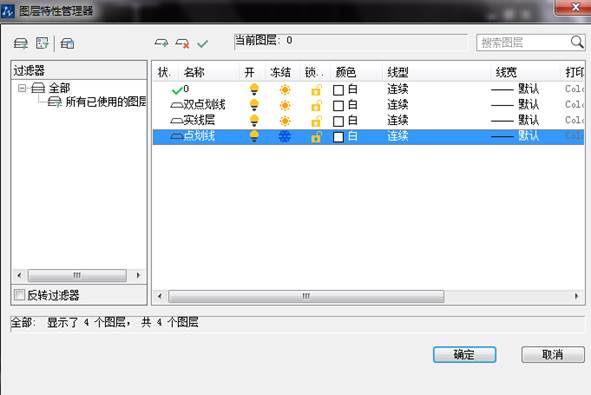

1、  單擊名稱為“點劃線”的圖層，使其處于激活狀態，此時被選擇的圖層下面反白顯示。

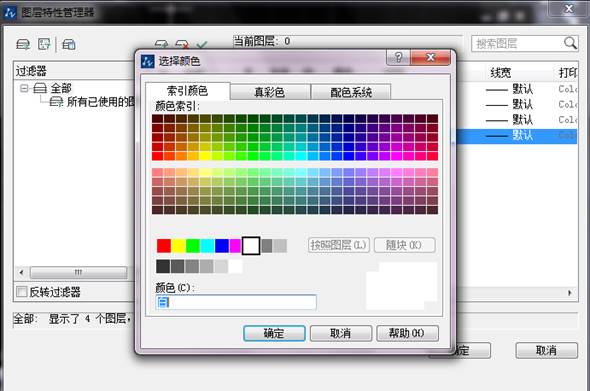

2、  在顏色區域上單擊，打開【選擇顏色】對話框。

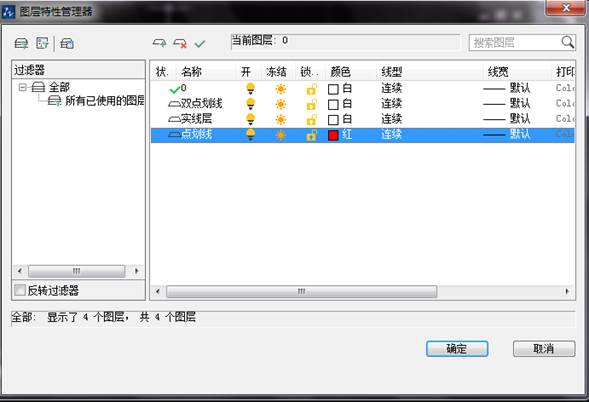

3、  選擇一種顏色（如紅色），單擊【確定】按鈕，即可將圖層的顏色設置為紅色。

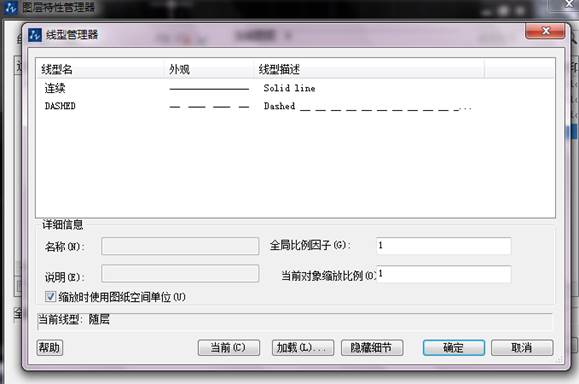

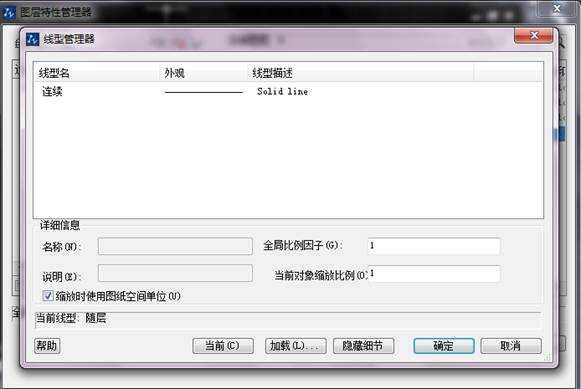

4、  設置圖層線型。在線型位置上單擊，打開【線型管理器】對話框。

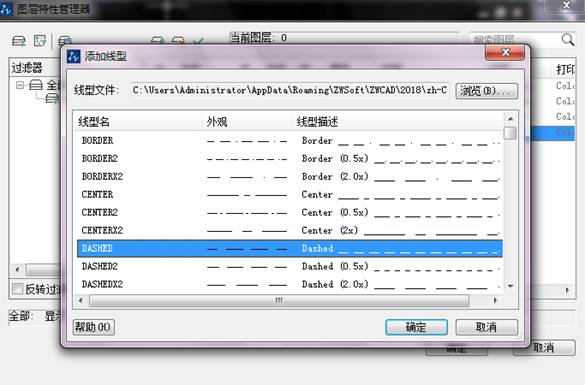

5、  單擊【加載】按鈕，打開【添加線型】對話框，選擇“DASHED”線型。

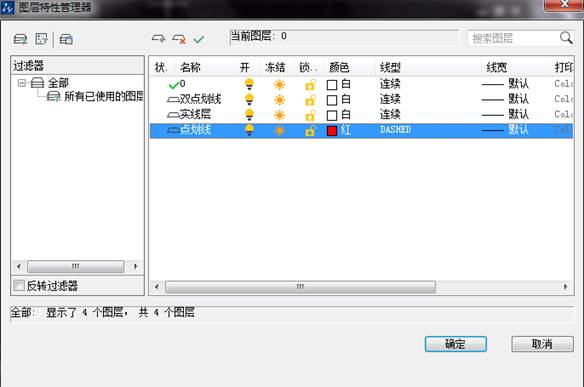

6、  單擊【確定】按鈕，結果選擇的線型被加載到【線型管理器】對話框中。

7、  選擇剛加載的線型，然后單擊【確定】按鈕，結果此線型被附加給當前所選的圖層。

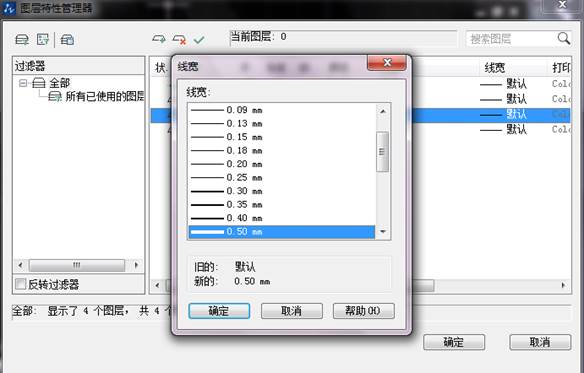

8、設置圖層線寬。在【圖層特性管理器】面板中選擇“實線層”圖層，然后在線寬位置上單擊。此時打開【線寬】對話框，然后在對話框中選擇“0.50”線寬。

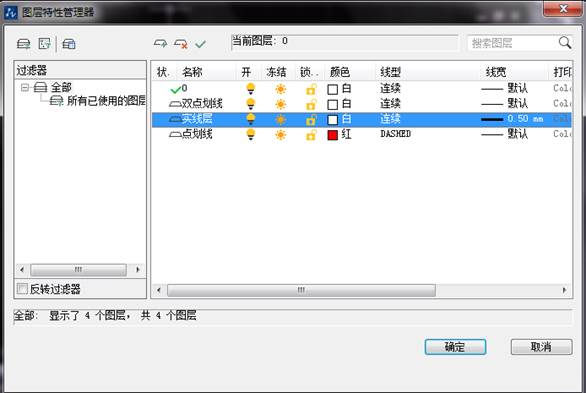

9、單擊【確定】按鈕返回【圖層特性管理器】面板，結果“實線層”的線寬被設置為“0.5mm”。
