如何在CAD中繪制螺旋漸開線
1. 直接輸入命令 HELIX，或者點擊【繪圖】|【螺旋】，即可打開螺旋線繪制功能。

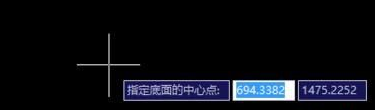

2、在繪圖區域點擊需要繪制螺旋漸開線的圓點。
3、移動鼠標，或者直接輸入底面圓半徑。
4、移動鼠標，或者直接輸入頂面圓半徑。

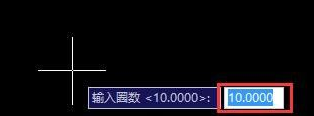

5、輸入圈數后回車。
6、移動鼠標，或者直接輸入螺旋圈的高度，然后點擊繪圖區，即可完成螺旋漸開線的繪制。

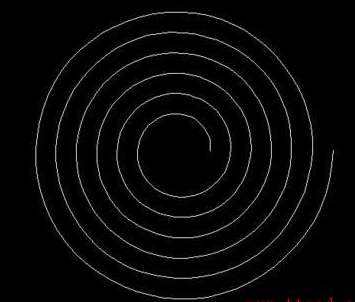

7、螺旋漸開線如下圖所示。
