CAD通過shift鍵切換延伸與修剪命令
在使用CAD的過程中，通過shift鍵切換延伸與修剪命令，可以提高作圖效率。下面給大家做一個簡單的示范。

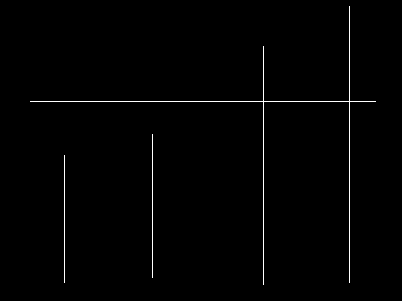

如下圖所示：左邊兩條線需要延伸，右邊兩條線需要修剪，這時我們可以通過shift鍵來切換這兩個命令，而不需要一個命令一個命令地輸入。

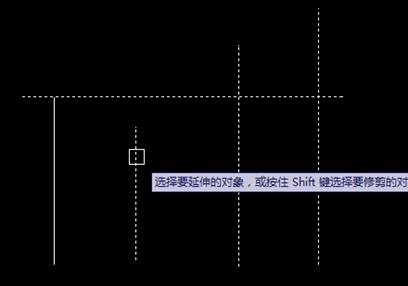

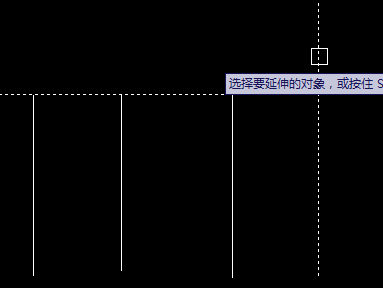

輸入延伸命令快捷鍵ex回車，選擇需要延伸和修剪的線條及邊界，回車。再點選需要延伸的線條，如圖所示。

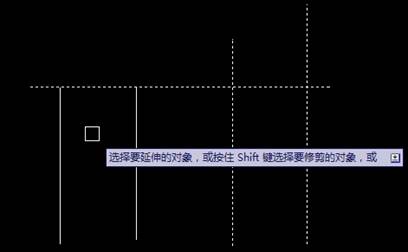

按住shift鍵不放，點選需要修剪的線條，如圖所示。

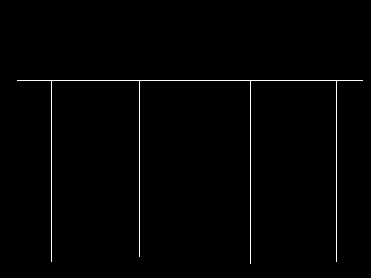

使用shift鍵即可快速完成該圖形的延伸和修剪。
