如何設置CAD圖形的厚度

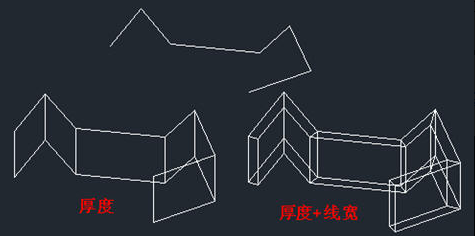

CAD中的線并不是單純的二維線，直線、圓、多段線等圖形都可以設置厚度，多段線還可以設置寬度，一條簡單的多段線通過修改參數可以看上去像一個三維圖形，如下圖所示。

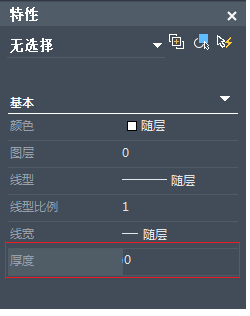

在特性框（CTRL+1）中可以看到厚度是一個常規屬性，在不選擇任何對象的時候也可以設置厚度參數，但這個厚度參數就會影響你隨后繪制的圖形。如果你繪制的就是單純的平面圖，厚度的設置不會對圖形顯示和打印有什么影響，只有當你切換到其他視圖的時候才會察覺到這個問題。

圖形對象可以在特性框中單獨設置厚度，有些圖形直接在參數里就提供了厚度參數，例如矩形。在CAD中可以通過變量：THICKNESS或命令：ELEV來設置新創建圖形的厚度，一旦設置厚度后，后面繪制的直線、圓弧、多段線等都會有厚度，但惟獨矩形因?yàn)榭梢詥为?dú)設置厚度而不會受此變量影響，樣條曲線、面域等這些本身就不支持厚度參數。

如果發現繪制的圖形有厚度，需要再改回去怎么辦？首先要將THICKNESS改為0，方法有幾種：

1、輸入thickness，回車，再輸入0，回車。

2、在下拉菜單中選擇：【格式】|【厚度】，輸入0，回車。

3、不選擇任何對象，打開特性框（CTRL+1），在厚度欄輸入0。

修改厚度值的設置只會影響新創建的圖形，之前已經繪制的圖形是不會受影響的，要將之前創建圖形的厚度也改為0，只能是選中這些對象，然后在特性框（CTRL+1）中將厚度值統一改為0。
