CAD如何畫圓形陣列

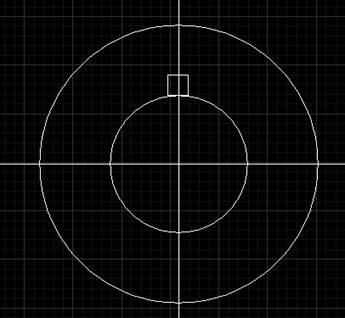

1、  在CAD繪圖區畫兩條構造線、兩個圓、一個正方形，如下圖所示。

2、  點擊【修改】|【陣列】。

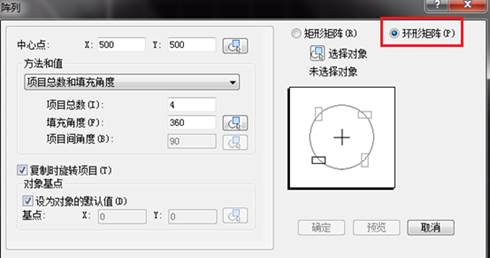

3、  在彈出的陣列對話框中選擇“環形陣列”。

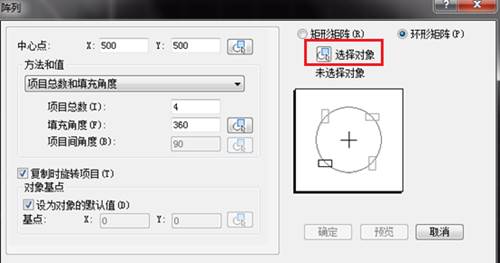

4、“選擇對象”的意思是選擇要做陣列的圖形，例如選擇正方形就是要復制幾個正方形在一樣的圓上，單擊選擇對象。

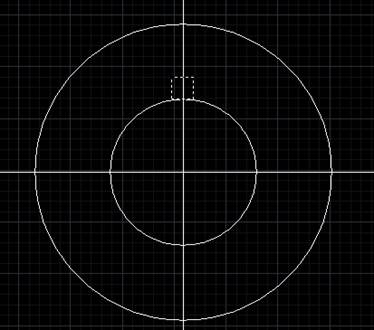

5、選擇正方形后按空格鍵，如下圖所示。

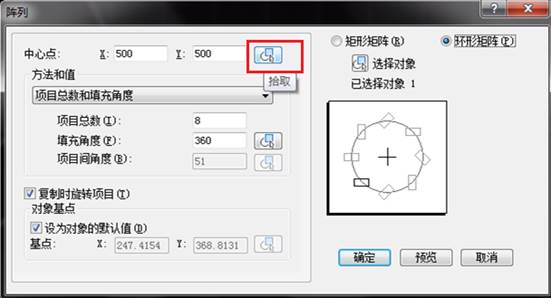

6、然后又回到陣列對話框，單擊拾取點，選擇圓的中心點。

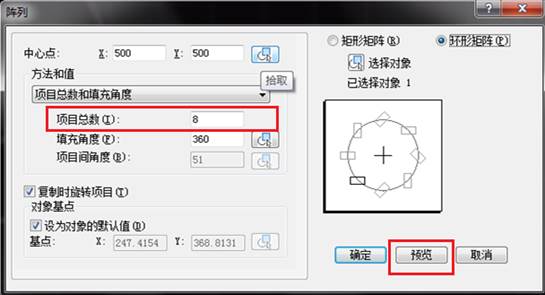

7、項目總數的意思是要多少個正方形，這里輸入8。選擇好之后可以單擊預覽。

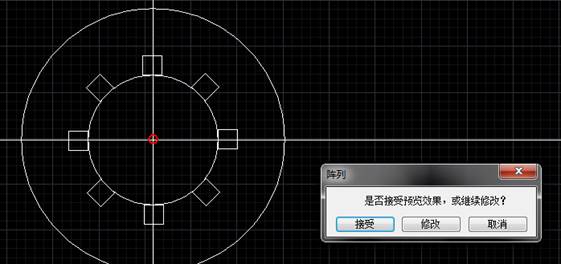

8、如果接受預覽效果就單擊接受，覺得不合適就可以單擊修改。

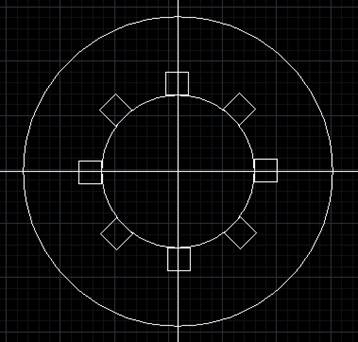

9、圓形陣列如圖所示。
