CAD中如何添加和刪除超鏈接

一、什么是超鏈接呢？

當我們查看一個WORD文檔的時候，有時會看到一些帶下劃線的藍色文字，光標停留在上面的時候會出現提示，如圖所示。

按住CTRL鍵單擊上面的文字就可以打開相應的網頁。這種將當前文字或圖形跟網頁、內容鏈接的形式就是超鏈接。CAD中很早就有了超鏈接的功能，可以在CAD中將圖形鏈接到網頁、圖紙文件或圖紙的某個視圖等。

二、CAD中如何添加超鏈接

添加超鏈接的操作很簡單，關鍵是你添加超鏈接的目的是什么？比如我們可以將一個圖紙目錄中的圖紙名鏈接到對應的圖紙，我們可以將公司的名稱或LOGO鏈接到公司的網址，如果你有類似的需要就可以研究一下超鏈接。

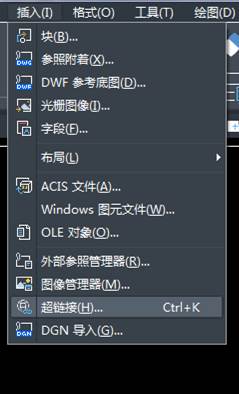

1、  在菜單中選擇：插入>超鏈接，如圖所示。

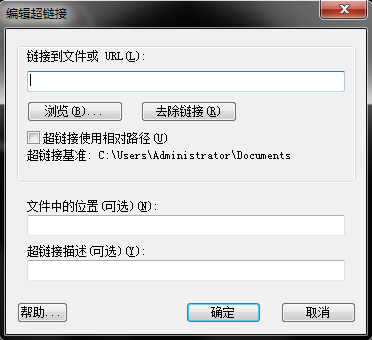

2、  選擇要添加超鏈接的圖形，會彈出“編輯超鏈接”的對話框，如下圖所示。

3、  單擊確定按鈕就可以完成超鏈接的添加。添加超鏈接的圖形在圖中看不到任何區別，按CTRL并單擊此圖形，就可以打開鏈接的網頁、文件或視圖。

三、刪除超鏈接

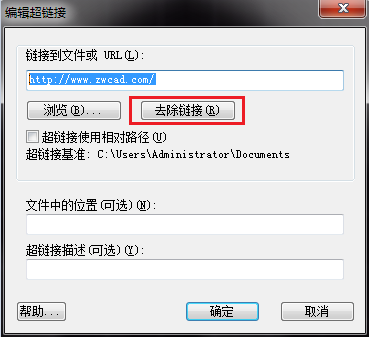

知道如何添加超鏈接，刪除就簡單了。選中對象，按CTRL+K打開“編輯超鏈接”對話框，單擊“去除鏈接”按鈕就可以將超鏈接刪除了?？梢砸淮芜x中多個對象，刪除這些對象上的全部超鏈接。
