為什么CAD圖塊炸開后里面的標注箭頭變得很大

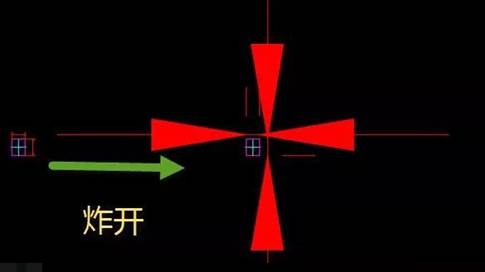

有CAD使用者遇到過這樣的問題:CAD圖塊中有標注,炸開后標注就變得很大,如下圖所示。這是為什么?
雖然看起來很奇怪,但其實不難找出原因,因?yàn)榧^和標注線都明顯放大了很多倍,肯定跟標注的特征比例有關系,只是要看為什么炸開后會變了。
先雙擊進入圖塊,選中標注,查看標注使用的標注樣式和特征比例的設置,如下圖所示。
進入塊編輯后,標注的顯示跟炸開后的效果是一樣的,標注樣式是RL1,標注全局比例(特征比例)的設置是50。
問題就出在標注全局比例是50上了,箭頭被放大了50倍,標注線也被延長了50倍。圖塊比例是1,并沒有被縮小,但為什么在圖塊內卻顯示正常呢?
我們可以來重現一下他的問題出現的過程:建立標注樣式后,比例是1,先繪制了圖形和標注,做成圖塊后,將標注樣式的特征比例又設置成了50,標注了其他圖形。

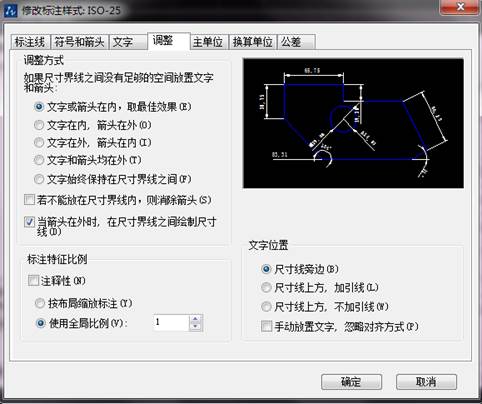

這個問題的解決辦法很簡單,輸入D命令,回車,打開標注樣式管理器對話框,點擊“修改”,打開修改標注樣式對話框,將此標注樣式的特征比例修改成1就可以了。如下圖所示。
