CAD如何設置多線中線之間的寬度

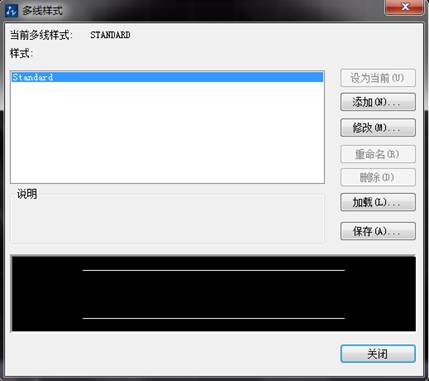

1、 點擊【格式】|【多線樣式】，彈出“多線樣式”對話框。

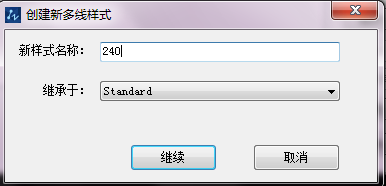

2、 點擊添加，然后命名，最好所給的命名方便輸入又便于記憶。

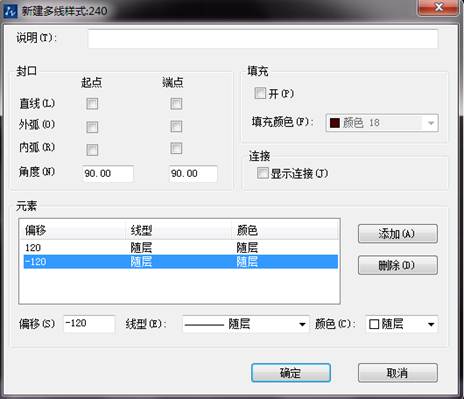

3、 下一步就是點擊元素特性進行修改了，制作24墻2條線的時候，只要選擇一個數值偏移120，另一個數值偏移-120就行了。

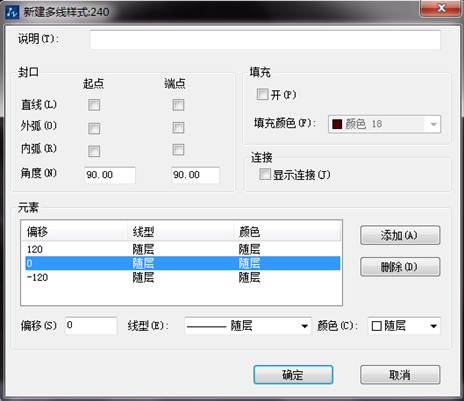

4、 如果要制作三條線且中間線是其他兩條線的中線的話，只要在偏移120和-120之間添加一個偏移為0的數值就可以了。當然第三條線的數值也可以根據實際需要設置調整為非0的其他值。
