CAD導入ug模型歪了該怎么辦?

在ug中繪制了模型圖紙，但是導入到CAD中發(fā)現軸測圖是歪的，該怎么辦呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

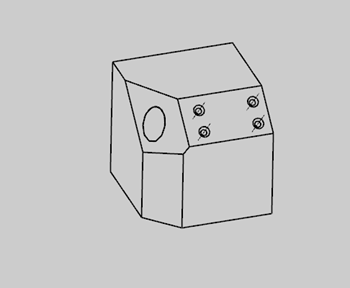

1、這里從UG導出一模型圖

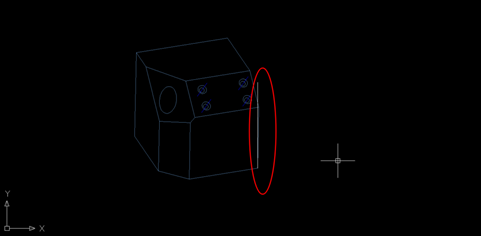

2、CAD 打開導出的模型，可以看到該模型是歪的。方便作比較，復制多一模型。

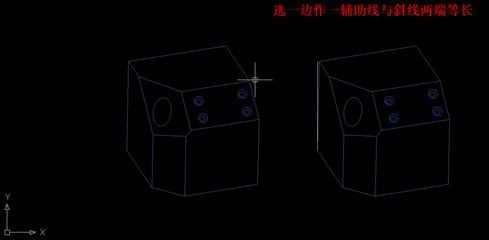

3、選模型的一邊作輔助線，該輔助線與相應的斜線兩端相等；此線為參考線。

4、鍵入對齊命令“AL”，思路是讓模型對齊剛才建立的參考線。

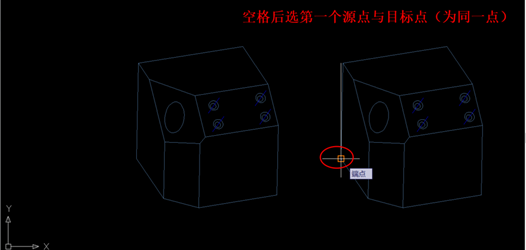

5、選擇全部模型，空格后選擇第一個源點與目標點（為同一點）。

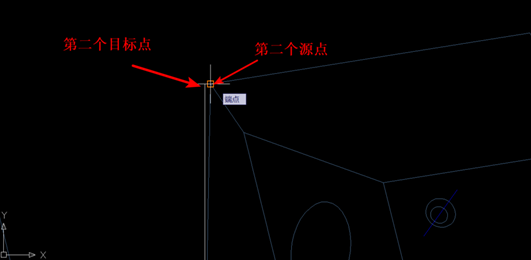

6、第二個源點為斜線端點，第二個目標點為參考線的端點；空格結束第三個源點的選擇，選擇“Y”對齊縮放（選“N”也不影響模型因為參考線與模型的斜線 端點相等）。

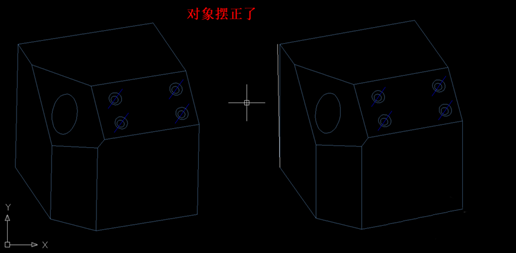

7、對齊后的模型。

以上就是CAD軸測圖歪了的調整方法，希望大家喜歡。
