CAD偏移方式詳解

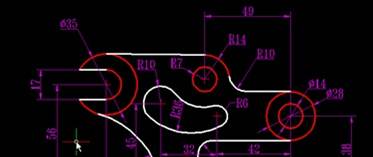

在繪制同心圓、圓弧時，偏移是一項很好用的功能，在實際設計中有很廣泛的應用，比如，下圖中紅色部分就是偏移的典型應用。

下面介紹偏移功能的使用方法。

1、單擊“偏移”功能圖標，或輸入O，回車。

2、從軟件所給出的提示可以看出， CAD提供兩種偏移模式——距離和通過。

所謂“通過”，就是在圖中線偏移后會通過指定的點。出現上述提示時，我們可以直接輸入偏移距離，也可以直接回車，或輸入T后回車，利用圖中其他圖中某個點作為偏移的參考點。

3、輸入“T”并回車，選擇“通過”方式。

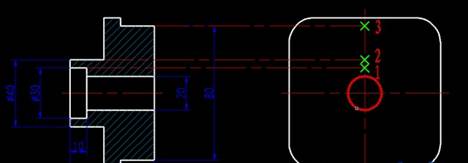

4、CAD要求用戶選擇對象，只需選擇下圖中的紅色圓即可。

5、CAD提示指定通過點時，直接選擇點1即可。

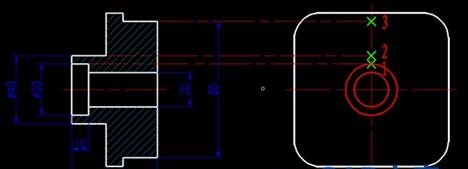

6、指定偏移點后，偏移的效果如下圖所示。

用相同的方法，可以偏移出通過點2、3的圓。

總結：當我們要繪制的圖形與圖中現有圖形平行時，我們就可以使用偏移命令，而無需重新繪制圖形，不僅圓、直線是如此，多段線、樣條曲線也可以偏移。

以上就是本篇文章的全部?jī)?nèi)容了，歡迎大家下載中望CAD軟件進行體驗。
