CAD怎么使用智能標注

CAD圖紙想要標注，我們可以使用智能標注，智能標注是識別圖形智能創建的能力，讓我們來看看詳細的教程。

1、首先，讓我們看一下智能標注的打開方式。我們可以先在功能區中找到它們。

2、當然，我們也可以通過命令行打開它，具體的快捷命令是DIM。

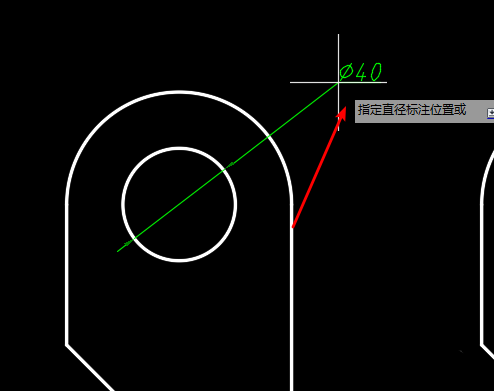

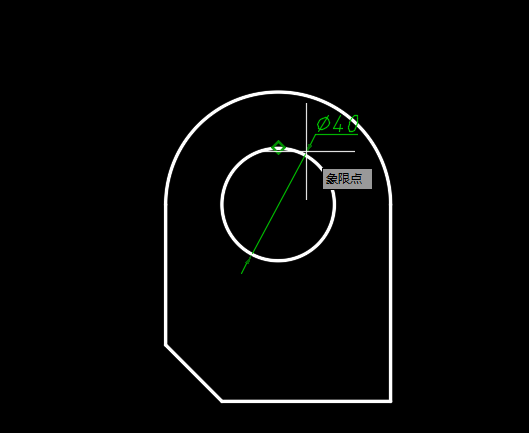

3、例如，如果我們要標記圓的半徑或直徑，我們只需要選擇智能注釋，然后將鼠標放在圓上，然后自動顯示半徑或直徑。當鼠標移動到圓的內側時，將出現半徑，并且直徑將顯示在外部。單擊標記，然后單擊左鍵。

4、接下來，選擇標注的位置和方向。選擇后，再次單擊鼠標左鍵選擇它，標注就完成了。

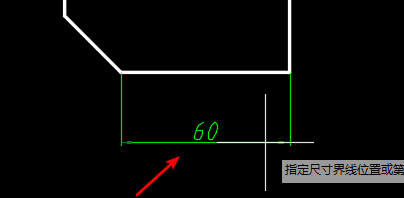

5、標注一條線時，同樣的原因，單擊第一個端點，然后選擇第二個端點，然后移動鼠標以確定要確認的標注的位置。

6、除了快速標注，我們還可以在菜單欄中選擇各種標注以滿足我們的日常需求。

以上就是cad智能標注的方法，希望大家喜歡，請繼續關注中望CAD。
