CAD中三維對象怎么設置四視圖？
想要在CAD中設置三維對象的四視圖，要如何設置呢？小編教大家設置四視圖的方法，下面是詳細的教程。

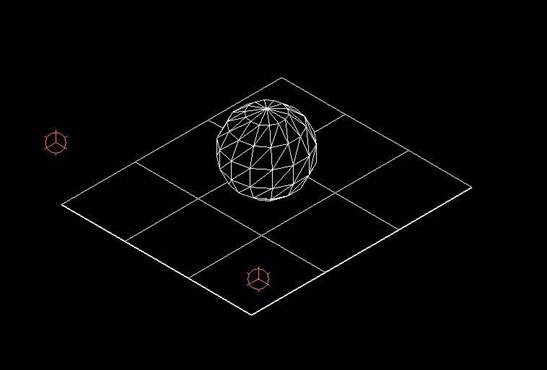

1、打開一個三維實體的文件，當前視圖為西南視圖。

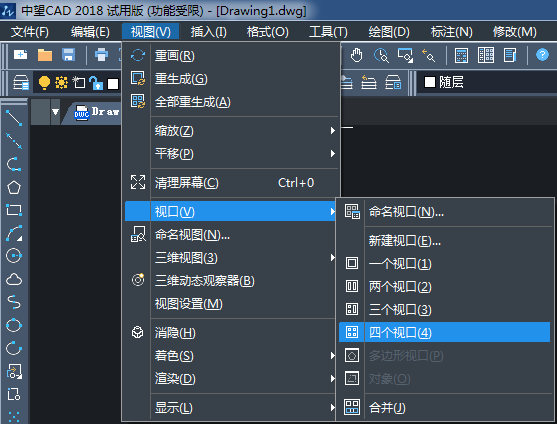

2、選擇視圖菜單，在視口選項里選擇四個視口。

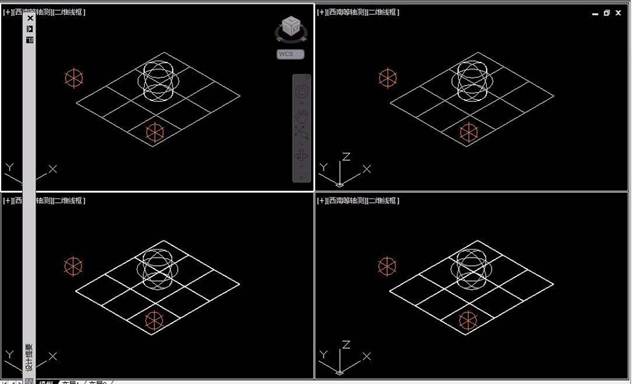

3、顯示的四視圖效果如下所示。

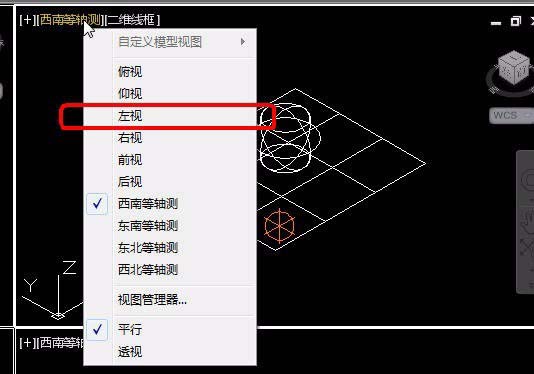

4、點擊視圖左上角的視圖名稱，依次將視圖名稱改為三視圖的名稱，右下角的視圖保持西南視圖。

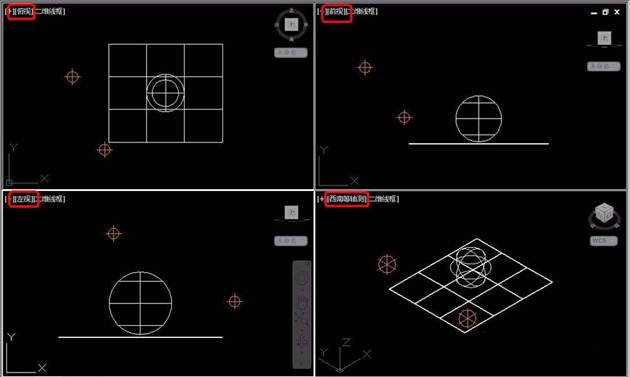

5、最終效果如下圖所示。
簡單幾步就設置完成了，有需要的朋友可以參考以上步驟。
