CAD怎么測量多線段的長度

CAD中會有多條線段，怎么測量這些線段的長度呢？今天小編給大家介紹CAD測量多線段長度的方法，大家參考一下，以下是詳細的步驟。

1、輸入DI命令，首先根據提示捕捉確定第一點。

確定完第一點后，注意命令行提示，可以看到CAD高版本增加了一個：多個(M)選項。

2、輸入M，回車。

我們會看到有多了很多選項，如圓弧(A)/長度(L)/放棄(U)/總計(T)。

3、如果只是測量連續的直線段，我們依次捕捉連續直線的端點，選完最后一點后回車即可。

我們可以看到軟件會自動累加距離，操作提示如下：

指定第一點:

指定第二個點或[多個點(M)]: m

指定下一個點或 [圓弧(A)/長度(L)/放棄(U)/總計(T)]<總計>:

距離 = 4796

指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:

距離 = 11395

指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:

距離 = 13413

指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:

距離 = 13413

       假設我們不想將這些線段轉換成多段線，或者這些連續距離并不是由首尾相連的線段構成的(也就是無法直接轉換成PL線)，可以用上面介紹的方法。

       CAD高版本的距離查詢(DI)命令在輸入M選項后，我們可以看到選項與多段線(PL)類似，如[圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]，就是去掉了寬度選項，增加了一個總長選項，使用方法也跟PL線的參數也類似。也就是說CAD軟件采用的方法跟我們以前用的方法類似，也是繪制一條PL線，然后返回多段線的長度。參數的詳細解釋可以看CAD的幫助，這里只簡單介紹一下：

A圓?。嚎梢詼y量圓弧的長度，輸入A后彈出的繪制圓弧的選項與PL線一樣，輸入L可以切換回直線段。

C閉合：測量兩端距離后這個參數才會出現，測量封閉區域時使用。

L長度：即使圖中沒有可捕捉的點，可以在原有的長度基礎上再增加一個長度，方向會沿著上一條線段的方向延伸。

　　DI命令雖然比較靈活，如果線段的段數比較多，用DI一段段地測量還不如轉換成多段線方便，因此需要根據具體情況來決定使用哪種方法。

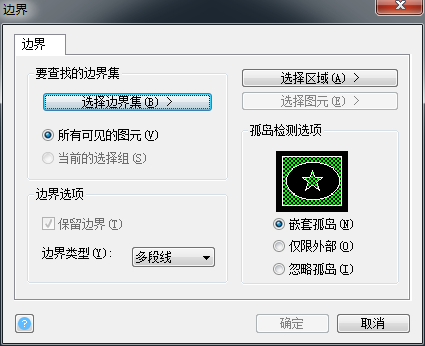

　　轉換多段線的方法也不止多段線編輯(PE)這一種，如果是有多個圖形圍成的封閉區域，可以用邊界(BO)命令通過拾取點的方式生成多段線邊界，如下圖所示。

　　要知道填充的邊界長度，可以直接雙擊填充，在填充編輯對話框中點重新生成邊界，可以將邊界生成多段線。

以上就是CAD多線段的長度測量方法，希望大家喜歡。
