CAD中怎么找到兩條不平行直線的交點

CAD中怎么找到兩條不平行直線的交點？CAD繪圖時，兩條不相交但也不平行的自直線，一定會有交點。CAD中想要找到兩條直線的交點，該怎么找呢？今天小編給大家介紹CAD通過延長兩條直線找到交點的三種方法。

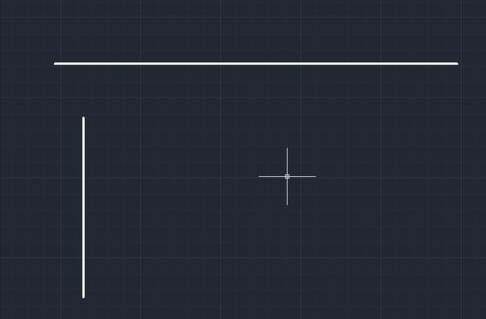

1、打開CAD軟件，繪制出兩條不相交的直線。繪制直線我們可以使用快捷鍵，輸入“L”，系統會自動彈出一系列命令，其中，第一個“LINE”，就是直線的繪制命令，點擊或者直接空格鍵即可確定。直線的繪制十分簡單，點擊一個位置確定直線的起點，之后進行鼠標的移動即可繪制。 如圖所示：

方法一：

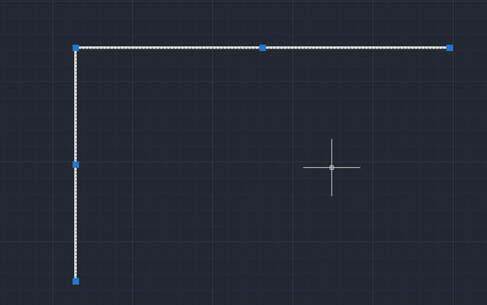

1、點擊選中我們需要修改的兩條直線，CAD會自動出現出現對應關鍵點，我們可以直接拖動線條的關鍵點來調整線條的長度和位置。

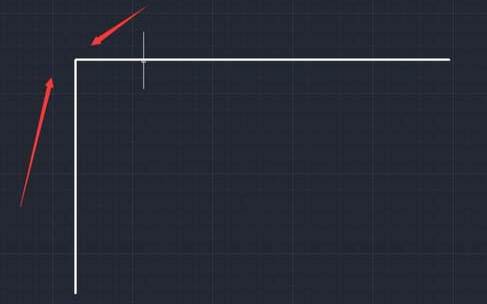

2、單純的線條一般只有三個關鍵點，兩邊的為長度的調整，中間的則為線條位置的調整，進行長度的調整時，會有一定的系統提示，因此可以很輕松的找到兩條直線的交點。

方法二：

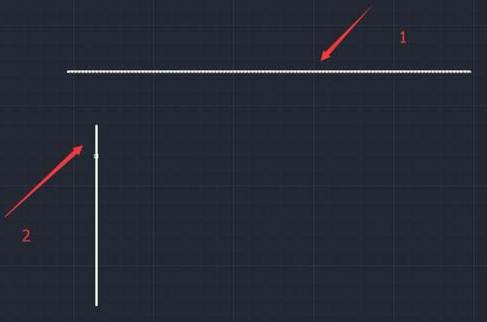

1、我們使用兩個命令進行快速的線條處理，第一個命令我們輸入“EX”，在彈出的多個命令中，選擇第一個“延伸”命令，將其中一條直線選定邊界延伸。確定延伸命令后，我們需要確定兩條直線，第一條直線我們點擊延伸直線的終點，隨后按下空格鍵確定，隨后點擊需要延伸的直線，再按下空格鍵即可。

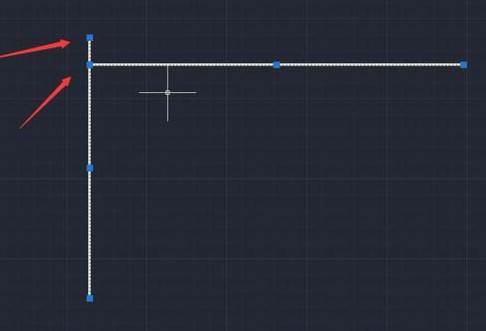

2、可以看到我們選擇的直線進行了延伸，這樣兩條直線的交點就已經很明顯了，但是目前直線還有一段多出來的，下一步我們需要對其進行裁剪。

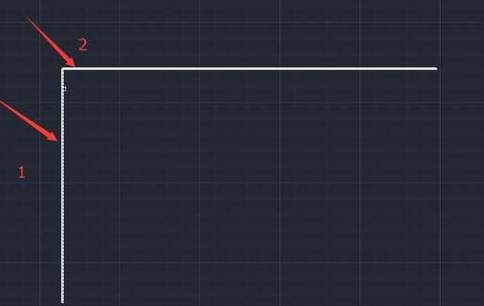

3、進行第二個命令的處理，輸入“TR”命令，在彈出的命令菜單中選擇第一個，或者直接空格鍵確定，即可進入到“TR”修剪命令。修剪命令的使用步驟和延伸命令類似，首先點擊邊界線，隨后按下空格鍵確定，隨后再點擊需要修剪的線條，再次按下空格鍵，即可進行制定線條的邊界修剪。

方法三：

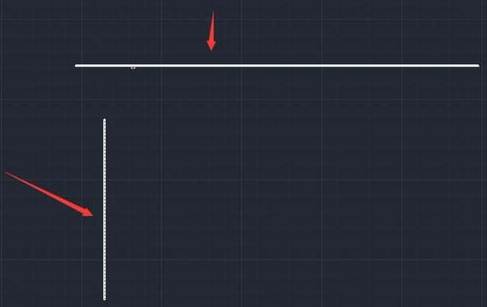

1、，我們需要用到“FILLET”圓角命令，在CAD中直接輸入“F”，第一個即為圓角命令，依舊按下空格鍵即可確定命令。確定圓角命令后，我們需要確定兩條直線，直接點擊我們需要尋找交點的兩條直線，之后直接按下空格鍵確定輸入直線。

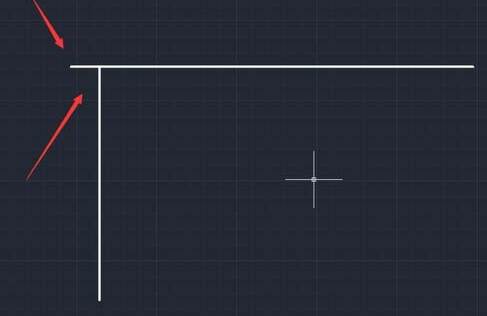

2、可以看到，我們選中的兩條直線直接進行了修改，互相連接到了兩個直線的交點，這樣我們就找到了兩條直線的交點。

以上三種方法可以適應多種場景，我們可以根據自己的繪圖情況需要選擇最便捷的一種。
